Brand: muRata
Manufacturer code: GRM44COG183J050AL
Order code: CCB-18N-A

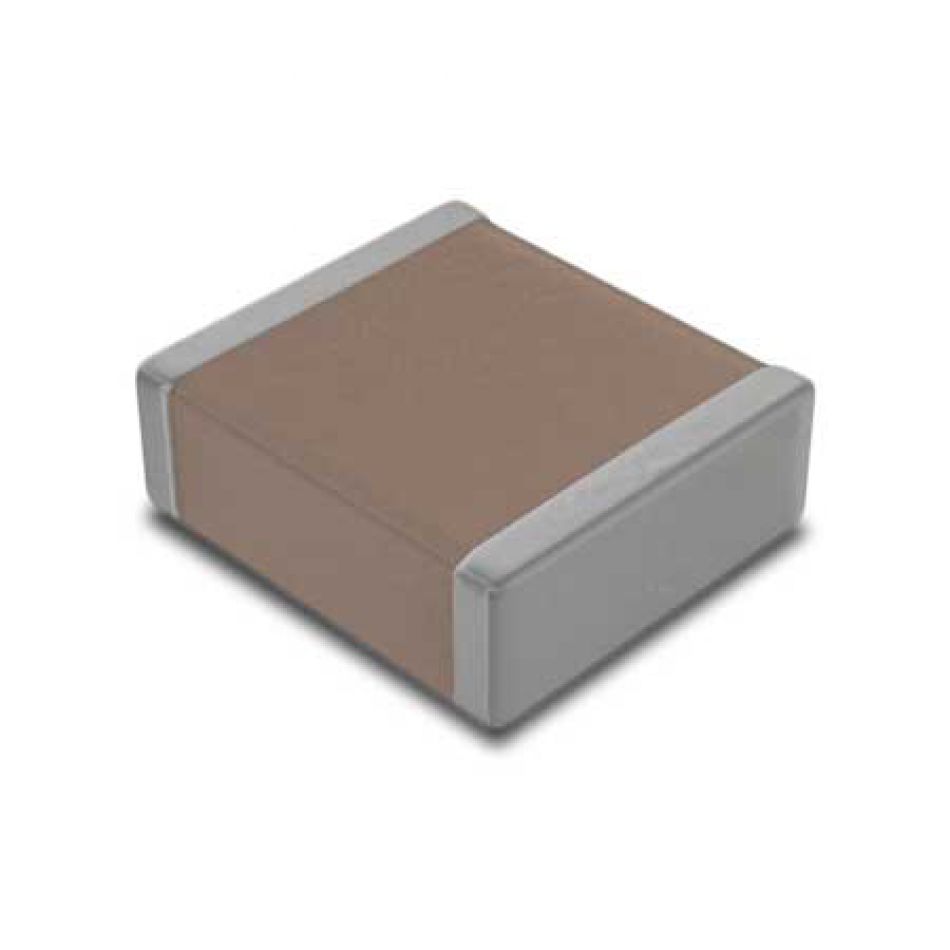

Wide band SMD ceramic capacitor, 18 nF, 300 kHz - 4 GHz

Product conditions: N
$0.44
/ pc
(VAT tax not included)
Minimum: 1 pc - Multiple: 1 pc
Availability
Stock
(immediate dispatch)
1474 pcs
Volume discounts
Q.ty Unit Price Ext. price
1+ $0.44 $0.44
10+ $0.40 $3.96
30+ $0.35 $10.56
100+ $0.32 $31.89
250+ $0.30 $74.22
500+ $0.27 $137.45
(VAT tax not included)
Compliance
Country of origin JP
EU Tariff Code 85322400
Weight 0.33 g
RoHS No
REACH Not available
  • 18 nF
  • J (±5%)
  • 50 V
  • 2220
  • C0G
  • -55 / +125
  • 300 kHz
  • 4 GHz

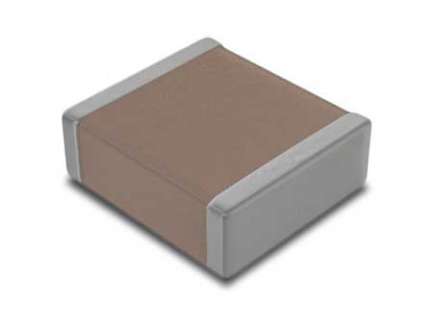

Wide band SMD ceramic capacitor, 18 nF, 300 kHz - 4 GHz

Very good capacitor for applications as dc coupling from 300 kHz to 4 GHz.

The insertion loss is about 0.5dB at the external limits of the frequency band.

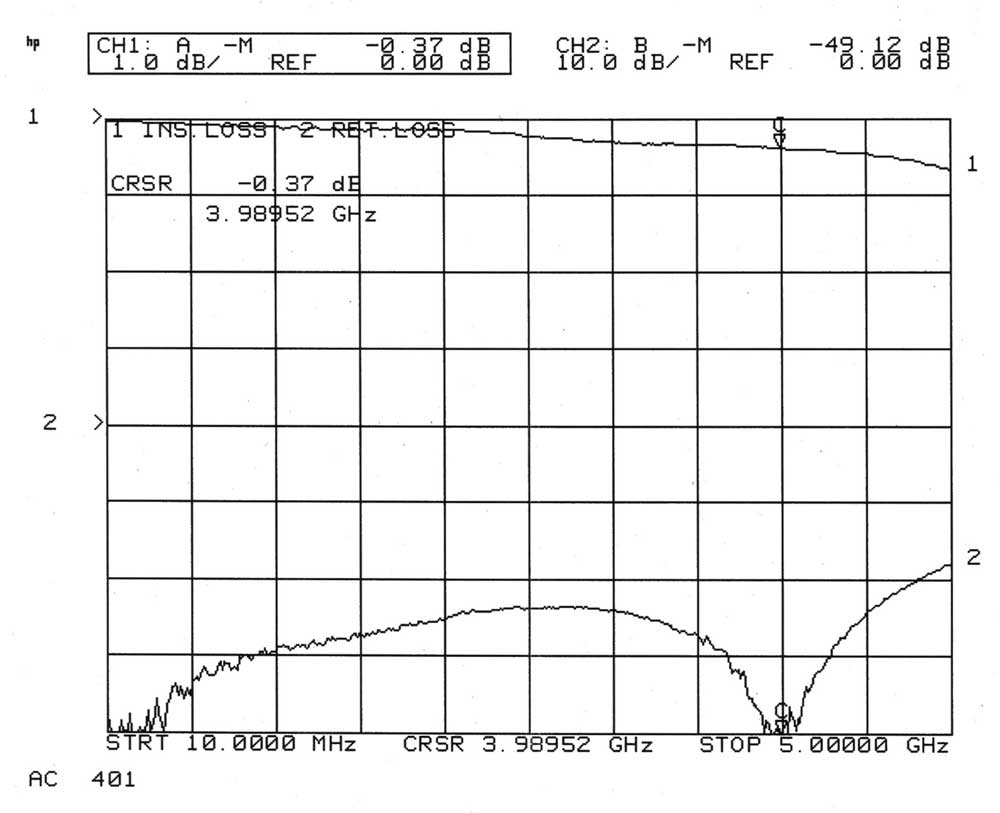

INSERTION LOSS AND RETURN LOSS ON THE UPPER BAND (4 GHz)

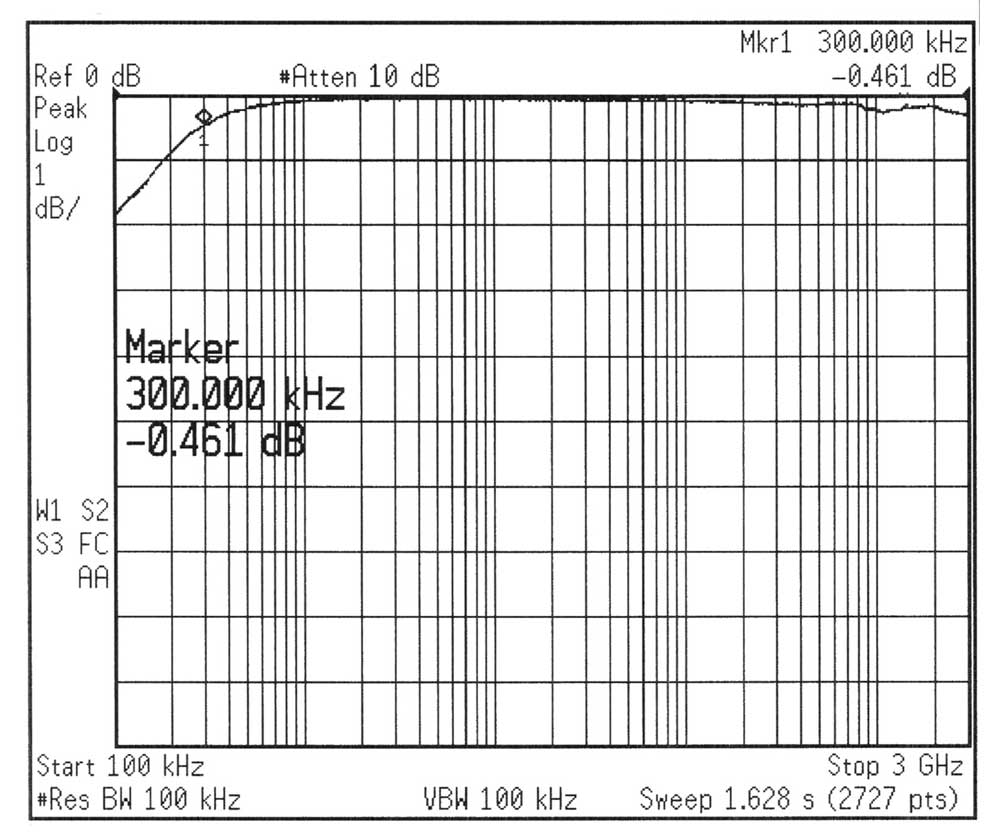

INSERTION LOSS ON THE LOWER BAND (300 KHz)

TEST CIRCUIT

CCB-18N-A
/
  Title Dimension
Datasheet 236.3 kB
