Terminazioni RF Coassiali

Terminazioni RF Coassiali

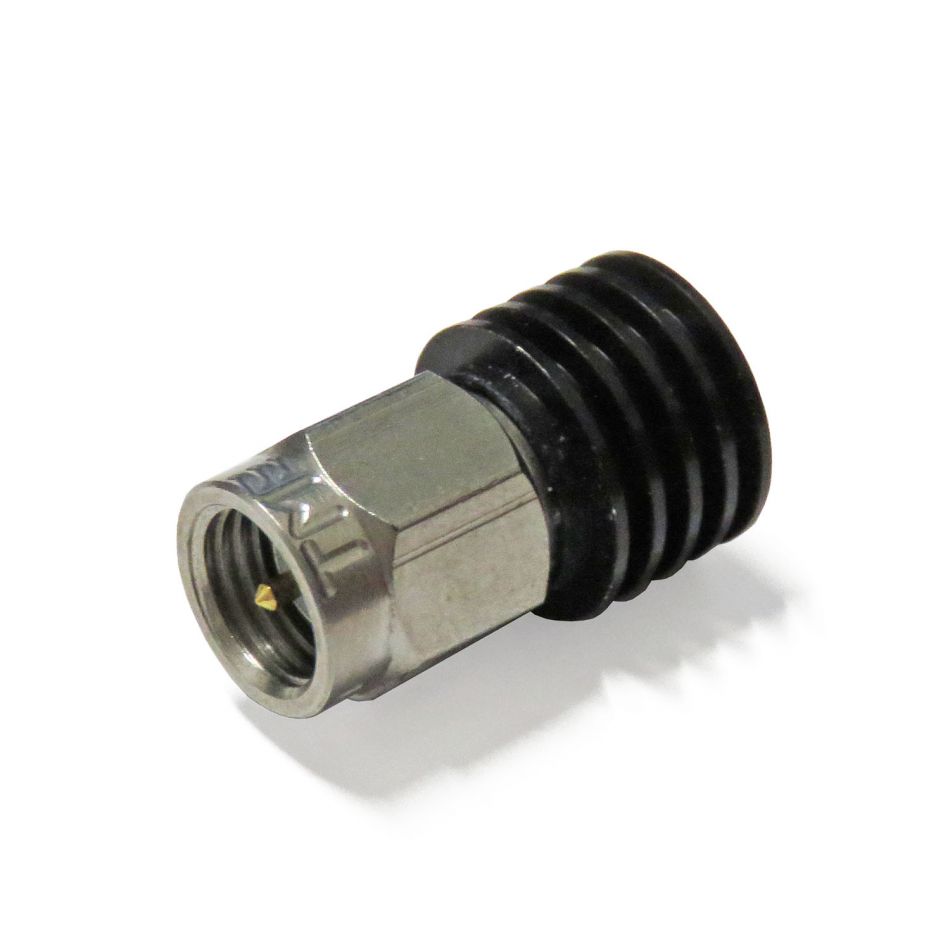

Le terminazioni RF coassiali, note anche come carichi fittizi coassiali o coaxial RF load terminations, sono carichi resistivi progettati per assorbire la potenza RF su interfacce di tipo coassiale e garantire un corretto adattamento d’impedenza nei sistemi RF e microonde.

Questi dispositivi vengono impiegati in applicazioni professionali di test e misura, telecomunicazioni e protezione degli stadi di uscita, dove è necessario terminare correttamente porte e linee RF.

Tipologie di connettori coassiali disponibili

Le terminazioni RF coassiali sono disponibili con i principali standard di connettori utilizzati nei sistemi RF e microonde:

• SMA – adatte ad applicazioni ad alta frequenza e misure di precisione;
• N-Type – soluzioni robuste per potenze medio-alte;
• 2.4 mm – ideali per misure fino alle frequenze microonde e mmWave;
• Altri standard disponibili: BNC, TNC, 3.5 mm.

Impedenza, banda di frequenza e potenza

Le terminazioni coassiali sono progettate per coprire un ampio range di parametri operativi:

• Impedenza nominale tipicamente 50 Ω, con modelli a 75 Ω per applicazioni specifiche;
• Banda di frequenza da pochi MHz fino a oltre 40 GHz, in funzione del connettore e del modello;
• Potenza dissipabile variabile, con versioni a bassa potenza per laboratorio e modelli a media e alta potenza per test su trasmettitori e amplificatori RF.

Materiali e costruzione

I carichi fittizi coassiali sono realizzati con materiali selezionati per garantire stabilità elettrica e affidabilità meccanica:

• Resistori ad alta stabilità per assicurare precisione nel tempo;
• Ottone e acciaio inox per robustezza e resistenza alla corrosione;
• Strutture dissipative metalliche per una gestione efficace del calore anche in condizioni di potenza elevata.

Applicazioni tipiche delle terminazioni RF coassiali

Le terminazioni RF coassiali sono comunemente utilizzate in:

• Laboratori di misura RF e microonde;
• Banchi di test per apparati di telecomunicazione;
• Terminazione di porte inutilizzate su divisori di potenza, combinatori e accoppiatori;
• Protezione di trasmettitori, amplificatori RF e ricevitori;
• Simulazione di carichi reali in ambienti di collaudo e validazione.

Vantaggi delle terminazioni RF coassiali

• Compatibilità con un’ampia gamma di connettori coassiali;
• Adattamento d’impedenza affidabile e ripetibile;
• Elevata stabilità elettrica e meccanica;
• Facile integrazione in sistemi RF esistenti.

Come scegliere la terminazione RF coassiale corretta

La selezione della terminazione più adatta dipende da parametri quali tipo di connettore, impedenza, banda di frequenza e potenza dissipabile. In caso di dubbi, il nostro supporto tecnico è disponibile per aiutarti a individuare la soluzione più adatta alla tua applicazione.

Non hai trovato la terminazione RF coassiale che cerchi?

Contattaci: il nostro team ti supporterà nella scelta del carico fittizio coassiale più idoneo per il tuo sistema RF.
