La funzione di un DC Block è quella di bloccare il passaggio della corrente continua facendo transitare la sola corrente alternata o RF. Poniamo l’esempio di un analizzatore di spettro, spesso viene collegata una sonda o semplicemente un cavo, che serve per "trovare" il segnale RF sulla piastra che si sta riparando, ad esempio il segnale di OL in un RX.
Se non si interpone il DC Block sul connettore di ingresso dello strumento, si rischia di danneggiare l'analizzatore di spettro, poiché col segnale RF di pochi millivolt sarà presente anche la c.c. (tipico +12V) presente sul collettore del transistor come alimentazione, questa potrebbe entrare nel mixer o nell'attenuatore di ingresso dell’analizzatore danneggiandolo. Ricordiamo che una tensione di 12Vcc su 50Ω resistivi ha lo stesso effetto di ben 2,9W di potenza RF (P = V2 / R) al nostro analizzatore di spettro.
La prestazione del DC Block è quella di avere una banda più larga possibile, con il minor valore di ROS e attenuazione, in modo che sia quasi trasparente al passaggio della sola RF.
Codice d'ordine: | DCB-02-B |
---|---|
![]() |
DC-Block BNC, 10 MHz - 2.2 GHz Mini-Circuits BLK-222+ |
Condizioni: | N (Il prodotto è nuovo) |
Tipo connettori: | BNC maschio-femmina |
Frequenza min.: | 10 MHz |
Frequenza max.: | 2.2 GHz |
Impedenza: | 50 Ohm |
Tensione di ingresso DC (max.) : | 100 V |
Codice d'ordine: | DCB-04-S |
---|---|
![]() |

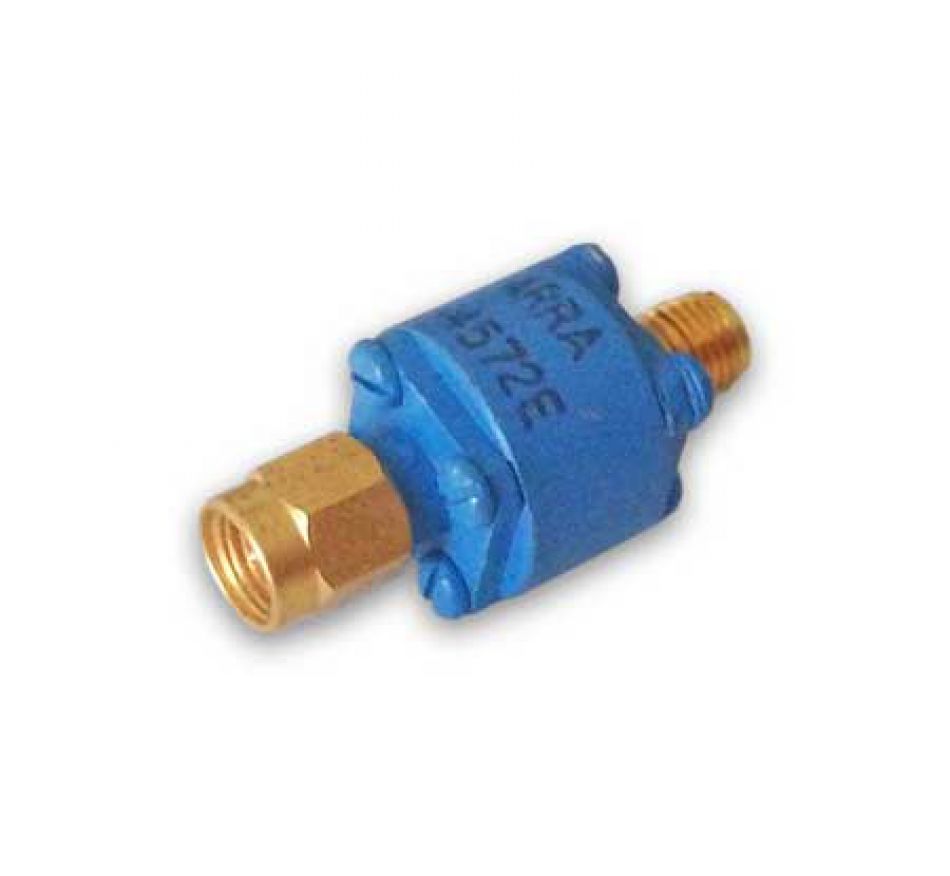

DC-Block SMA, 100 MHz - 4 GHz ARRA Inc. 1-4572E |
Condizioni: | A (Il prodotto è usato/ricondizionato con qualche segno ma in ottimo stato) |
Tipo connettori: | SMA maschio-femmina |
Frequenza min.: | 100 MHz |
Frequenza max.: | 4 GHz |
Impedenza: | 50 Ohm |
Codice d'ordine: | DCB-06-N |
---|---|
![]() |

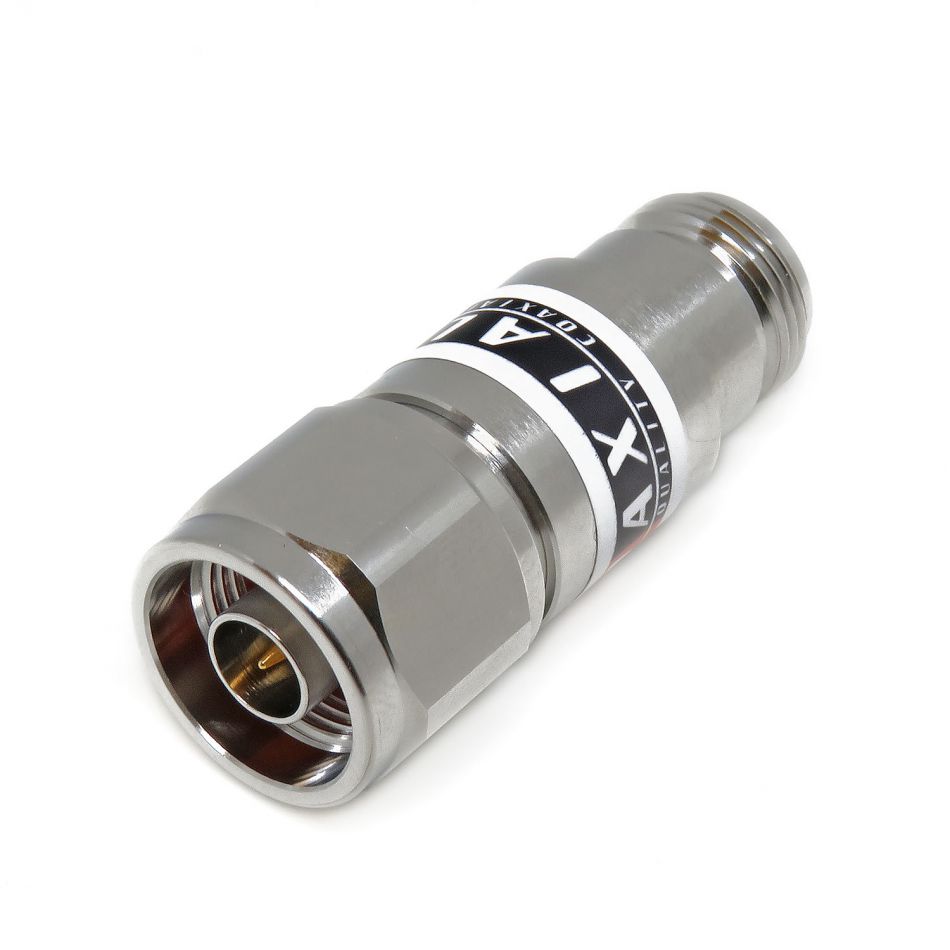

DC-Block coassiale, N maschio/femmina, 10 MHz - 6 GHz QAXIAL DCB-N-01 |
Condizioni: | N (Il prodotto è nuovo) |
Tipo connettori: | N maschio-femmina |
Frequenza min.: | 10 MHz |
Frequenza max.: | 6 GHz |
Impedenza: | 50 Ohm |
Tensione di ingresso DC (max.) : | 50 V |
Codice d'ordine: | DCB-18-S |
---|---|
![]() |

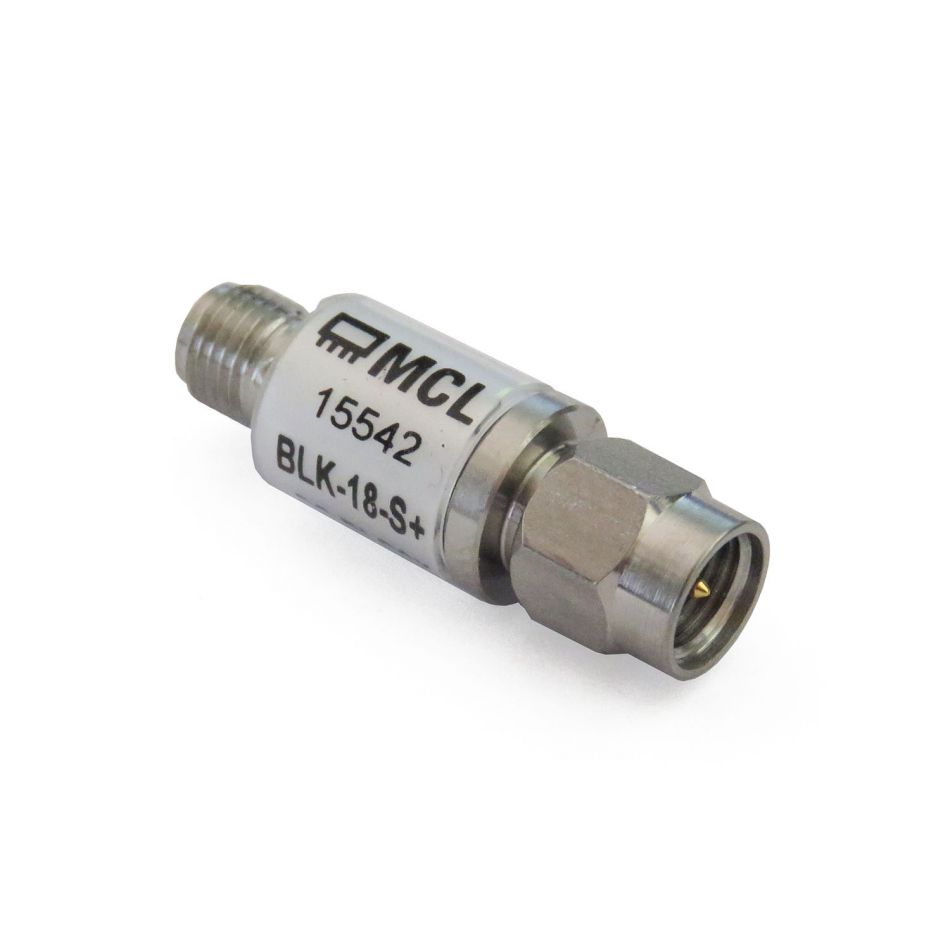

DC-Block SMA, 10 MHz - 18 GHz Mini-Circuits BLK-18-S+ |
Condizioni: | N (Il prodotto è nuovo) |
Tipo connettori: | SMA maschio-femmina |
Frequenza min.: | 10 MHz |
Frequenza max.: | 18 GHz |
Impedenza: | 50 Ohm |
Tensione di ingresso DC (max.) : | 50 V |
Codice d'ordine: | DCB-20-S |
---|---|
![]() |

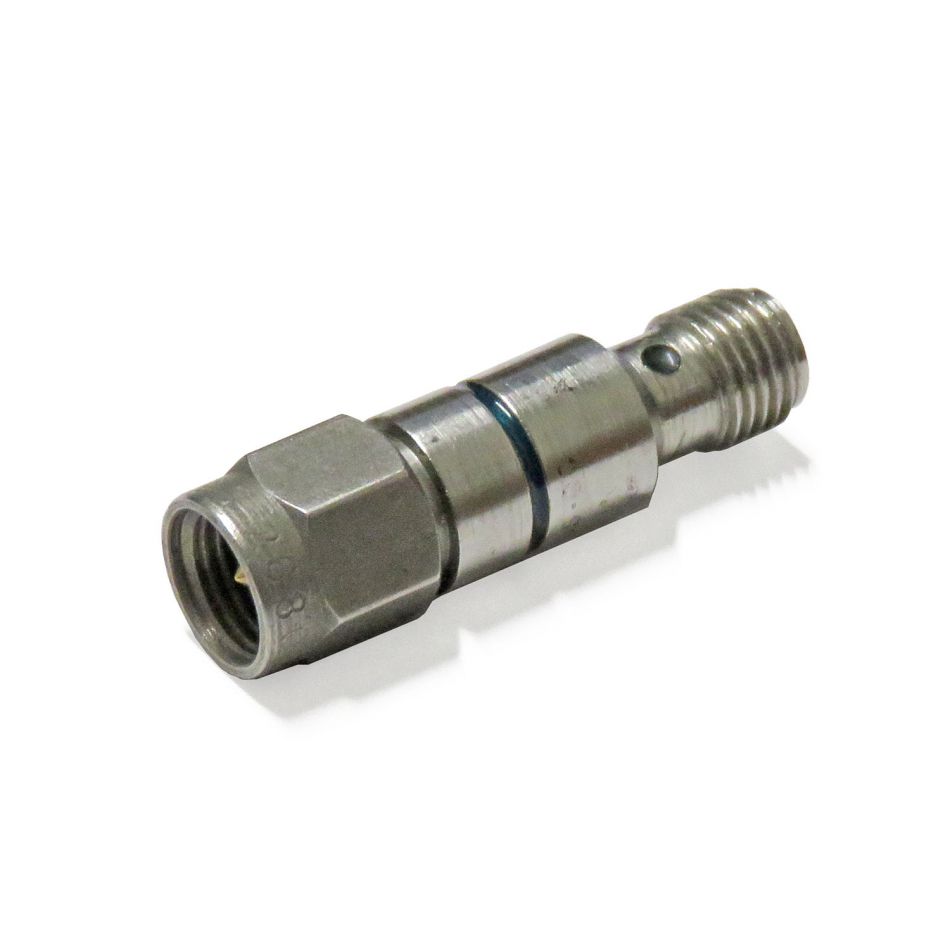

DC-Block SMA, 1 GHz - 20 GHz M/A-COM 2044-4005-00 |
Tipo connettori: | SMA maschio-femmina |
Frequenza min.: | 1 GHz |
Frequenza max.: | 20 GHz |
Impedenza: | 50 Ohm |
Tensione di ingresso DC (max.) : | 100 V |
