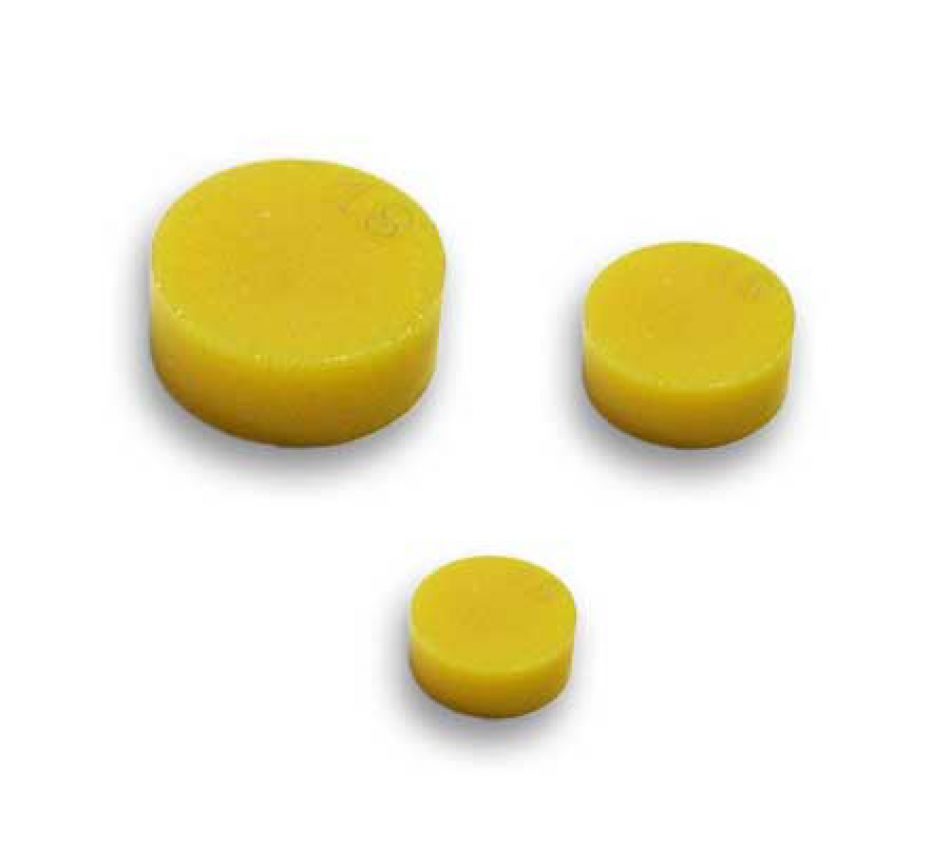

Risuonatori dielettrici TE

I risuonatori DR sono usati come elemento risonante nei filtri, oscillatori e simili, sostituendo le linee o cavità meccaniche. Possono essere di tipo a pastiglia in modo TE (Transverse Electric) usati oltre 2 GHz oppure a cavità metallizzata quadra in modo TEM (Transverse ElectroMagnetic) sotto 5 GHz.

I vantaggi sono l’alto Q, una buona stabilità (alcune ppm/°C), basso rumore di fase e piccole dimensioni, un classico esempio è nei TV Sat LNB dove la pastiglia è usata nel circuito oscillante di OL. Se usati come filtri hanno un miglior Q e stabilità rispetto a quelli di tipo meccanico, se usati come oscillatori hanno una miglior stabilità ma soprattutto un miglior phase noise.

Se usati correttamente in circuiti oscillanti ben progettati, ad esempio in VCO, il miglioramento in termini di phase noise è decisamente notevole e sopra ad ogni aspettativa.

AVVERTENZE PER LA FREQUENZA: La frequenza nei DR è cosa controversa e complicata da stabilire. La verifica viene eseguita da ogni costruttore in modo diverso e con diversi jig di prova, ne consegue che l’utilizzatore finale avrà delle differenze sulla frequenza. Le differenze sono dovute anche al modo di utilizzo, ad esempio come filtro in cavità o circuito oscillante, in funzione del tipo di supporto usato alla base, al variare dell’elemento di sintonia e dal contenitore, ecc... Da parte nostra eseguiamo la verifica in modo ripetitivo sempre nello stesso jig di prova.
Per le pastiglie tonde TE la frequenza indicata nella descrizione è la più bassa ottenibile considerando che possa salire, ad esempio, con un elemento di sintonia metallico o che possa scendere di poco con deposito di allumina in testa.

SUPPORTO PER DR O ELEMENTO DI TARATURA (per pastiglia tonda TE)
Alla base della pastiglia DR normalmente si utilizza un elemento "amorfo" come supporto isolante di buona durezza e con buona stabilità termica, è sconsigliato teflon o mica è quindi preferibile usare quarzo, allumina e ceramica per microonde. Questo infatti è il montaggio che sperimentalmente ha dato ottimi risultati in termini di Q e stabilità verso temperatura (per la scelta dell’allumina vedere nella sezione LAMINATI).
Lo stesso materiale può essere incollato alla sommità della pastiglia come taratura, potendolo facilmente frantumare in piccole dimensioni secondo la necessità.
Alcune delle nostre pastiglie sono già dotate di supporto amorfo incollato alla base. Per la regolazione e la sintonia continua si possono usare le viti di regolazione per microonde.
