Marca: MITEQ
Codice produttore: JST10G3S7VMZ-SMP
Codice d'ordine: AWB-15

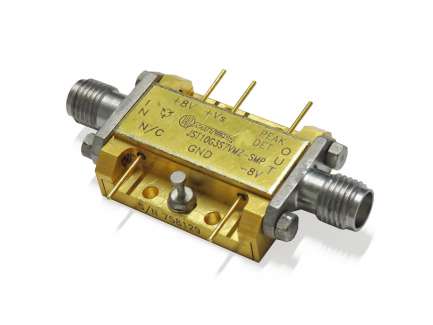

Amplificatore a banda ultra larga, 9 kHz - 15 GHz, SMA femmina

Condizioni del prodotto: N
$346.06
/ pz
(Prezzi IVA esclusa)
Minimo: 1 pz - Multiplo: 1 pz
Magazzino
19 pz in pronta consegna
Sconti per quantità
Quantità Prezzo unitario Risparmi
1+ $346.06 -
2+ $328.16 5%
4+ $310.26 10%
(Prezzi IVA esclusa)
Conformità
Paese di origine US
Codice doganale UE 85437002
Peso 33.00 g
RoHS No
REACH Non disponibile
  • 9 kHz
  • 15 GHz
  • 24 dB
  • 17 dBm
  • 11 V
  • connettore
  • SMA femmina

Amplificatore a banda ultra larga, 9 kHz - 15 GHz, SMA femmina

Caratteristiche principali:

  • Esteso su una larghissima banda di 6 decadi.
  • Per applicazioni di laboratorio come preamplificatore, ad esempio su analizzatori di spettro dove la NF è di circa 25-30 dB, migliora il rapporto S/N di circa 20 dB e consente di poter vedere segnali sotto 0.1 μV.
  • Per strumentazione, amplificatore di piccola potenza con +17/+18 dBm o come stadio separatore ad alto isolamento, anche come parte di ricambio dello stadio amplificatore finale, di generatori RF e sweep a microonde, viste le sue piccole dimensioni può essere inserito all’interno dello strumento stesso.
  • Per misure EMI/EMC, come driver per ulteriori amplificatori di potenza a banda larga.
  • Per amplificare impulsi molto veloci con tempi di salita e discesa estremamente ripidi, dove è richiesto un piccolissimo tempo di recupero anche con segnali di medio livello.
  • Frequency hopping / jamming, come preamplificatore d’antenna, amplificatore per oscillatore locale ecc...
  • Per laboratori nel settore medicale, nucleare e di fisica generale.

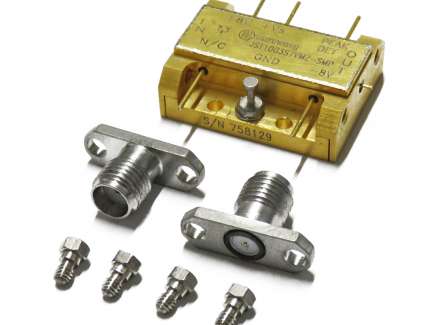

  • L'amplificatore è fornito con i connettori già montati.

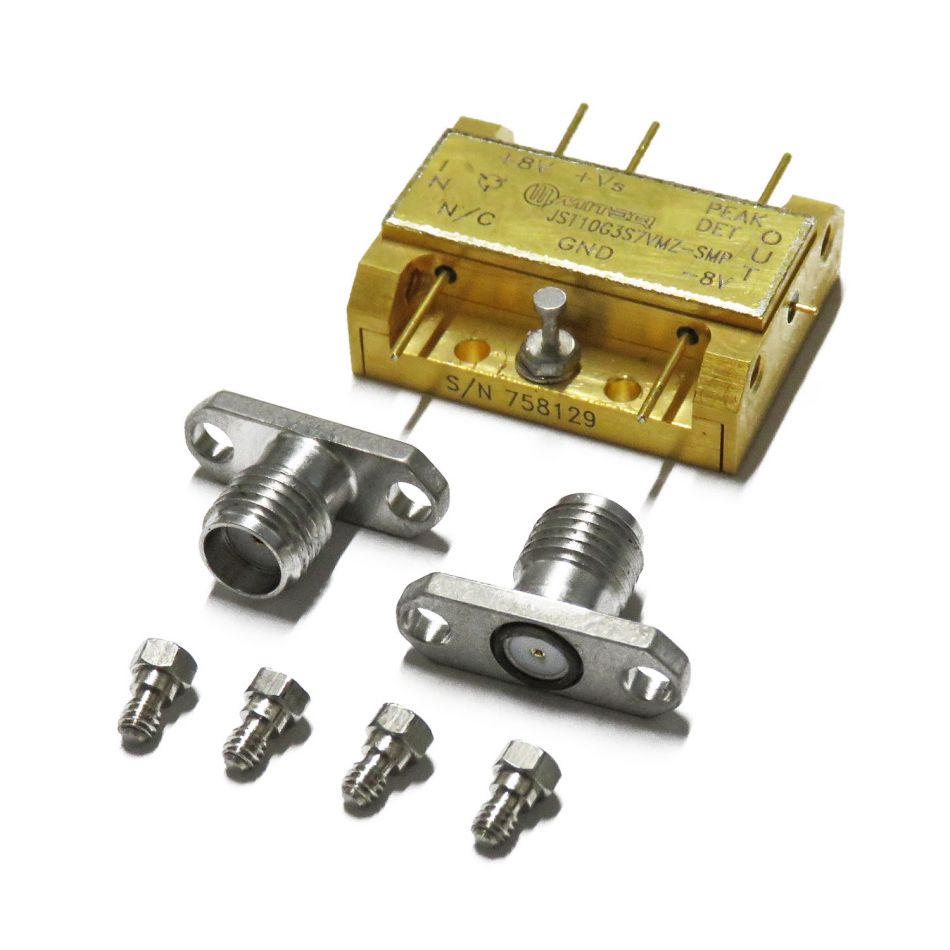

  • I connettori sono facilmente smontabili per consentire all'amplificatore di essere inserito in un proprio circuito stampato per applicazioni personalizzate o per la sostituzione

Attenzione: questo amplificatore necessita di essere montato su un dissipatore adeguato per il corretto funzionamento.

Specifiche:

  Unità min. tip. max.
Gamma di frequenza Hz 9k - 15G
Guadagno dB 20 - 30
Livello di ingresso dBm     +3
Livello di uscita P1dB dBm +17 @ 10 MHz
+20 @ 3 GHz
+19 @ 10 GHz
+17 @ 15 GHz
Input return loss (10 MHz - 15 GHz) dB   12
Figura di rumore:
400 MHz
3 GHz
10 GHz
15 GHz
dB -
7
6
4
5.5
-
Bias   +8V (80mA) / -8V (10mA)
Alimentazione V +10 +11 +12
Temperatura di esercizio °C -5 - +40
Umidità relativa % - - 95


Dimensioni e connessioni:


Lo schema riporta anche le misure per il montaggio dell'amplificatore direttamente sul circuito stampato togliendo i connettori.

Guadagno & Figura di rumore Vs. Frequenza (3 - 18 GHz)

Guadagno & Figura di rumore Vs. Frequenza (10 - 3000 MHz)

Guadagno VS. Frequenza (9 kHz - 10 MHz)

AWB-15
/
Amplificatori
