Marca: Mini-Circuits
Codice produttore: VNA-25
Codice d'ordine: VNA-25

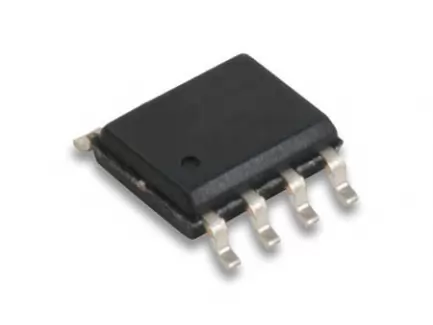

Amplificatore GaAs MMIC, SOIC-8
Condizioni del prodotto: N-
$2.14
/ pz
(Prezzi IVA esclusa)
| Disponibilità | |
|---|---|
| In magazzino (spedizione immediata) |
73 pz |
| Sconti per quantità | ||
|---|---|---|
| Q.tà | Prezzo unitario | Prezzo esteso |
| 1+ | $2.14 | $2.14 |
| 10+ | $1.87 | $18.67 |
| 50+ | $1.65 | $82.50 |
| 100+ | $1.42 | $142.20 |
| 250+ | $1.26 | $314.80 |
(Prezzi IVA esclusa) |
||
| Conformità | |
|---|---|
| Paese di origine | US |
| Codice doganale UE | 85423390 |
| Peso | 1.00 g |
| RoHS | No |
| REACH | Non disponibile |
-
500 MHz
-
2.5 GHz
-
3 V
-
80 mA
-
1 W
-
17.4 dB
-
12 dBm
-
5.5 dB
-
SOIC-8
-
SMD
Amplificatore GaAs MMIC, SOIC-8
GUADAGNO:
- 14 dB @ 500 MHz
- 18 dB @ 1 GHz
- 17 dB @ 2 GHz
VNA-25 è un circuito integrato MMIC per la banda 0.5 - 2.5 GHz per piccole/medie potenze, infatti è caratterizzato da una potenza di uscita variabile tra i +16 e +18 dBm, vediamo i vari vantaggi che offre:
- I condensatori di blocco per l’ingresso e l’uscita sono già inseriti all’interno e il pin di alimentazione è diverso dal pin di uscita (diversamente da come usato in quasi tutti i MMIC), questi particolari sembrano a prima vista quasi banali ma sono quelli che fanno la differenza , rispetto ad altri dispositivi simili, semplificando molto il montaggio che necessita solo di un condensatore di by-pass sull’alimentazione in quanto la rete di bias è già all’interno.
- Banda di funzionamento molto estesa, 0.5 - 2.5 GHz, con un guadagno di 14 - 17dB ed una potenza in uscita di +17 / +18 dBm, inoltre la figura di rumore, nonostante la corrente assorbita, si mantiene ancora a valori accettabili potendo essere utilizzabile anche come post-amplificatore in ricezione ad alta dinamica con IP3 di +27 dBm.
- La dissipazione, sempre difficile in dispositivi così piccoli, è garantita tramite la connessione a massa di ben 4 pin.
- Alto valore di S12 con isolamento inverso da 35 a 40 dB quindi adatto alla separazione come stadio buffer.
- Con la sua discreta potenza di uscita è un valido dispositivo da usare sia a banda larga che a banda stretta comedriver TX o anche finale TX, considerando che per la piena potenza di uscita bastano solo 2 - 3 mW.
| Titolo | Dimensione | ||
|---|---|---|---|
| Datasheet | 529.9 kB | ||
| High Isolation, Fixed Voltage, Fully Integrated Monolithic Microwave Amplifiers | 396.4 kB |
