Fresnel C00566 Amplificatore, 10.1 - 10.6 GHz, 200mW, SMA femmina

C00566 Fresnel
Amplificatore, 10.1 - 10.6 GHz, 200mW, SMA femmina Marca: Fresnel Codice produttore: C00566 Codice d'ordine: AMP-10G3 Categoria: Amplificatori Condizioni del prodotto: N- (0 commenti)

Specifiche

Frequenza min. :
10.1 GHz
Frequenza max.:
10.6 GHz
Guadagno:
6 dB
Potenza di uscita (P1dB):
23 dBm
Alimentazione min. o nominale:
10 V
Tipo :
connettore
Connettori :
SMA femmina

Documenti (1)

	Titolo	Dimensione
	C00566 - EPA240B-100P Datasheet	47.6 kB

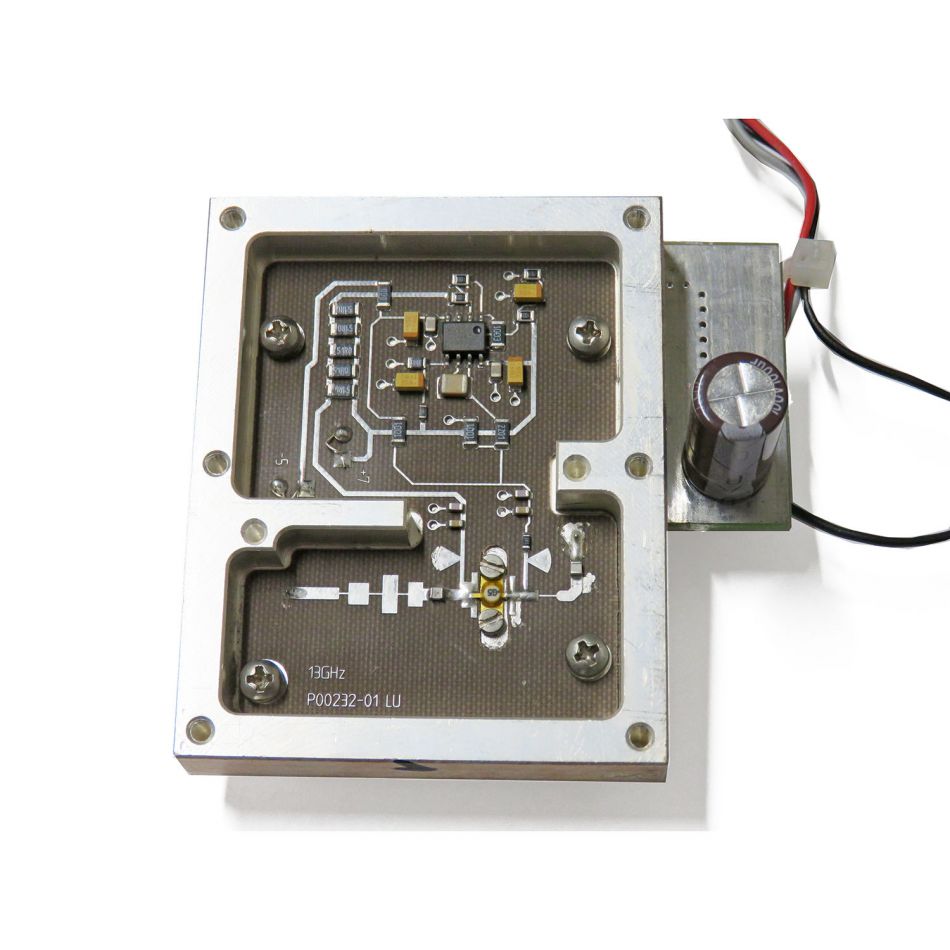

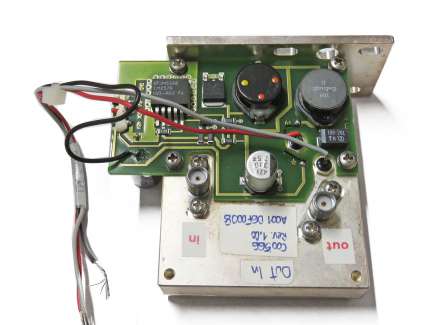

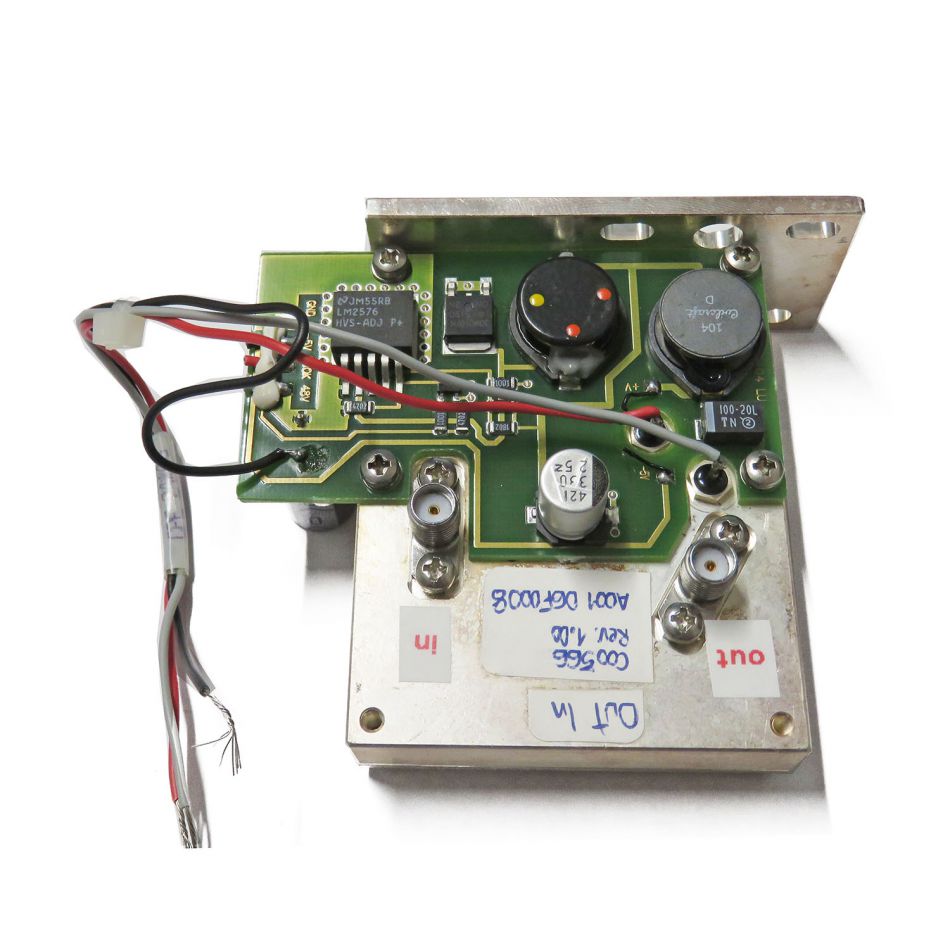

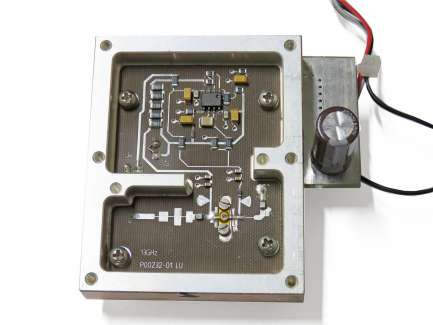

Amplificatore di piccola potenza per la banda dei 10 GHz, è costituito da un GaAs-FET tipo EPA240B-100P e da uno stabilizzatore step-down LM2576.

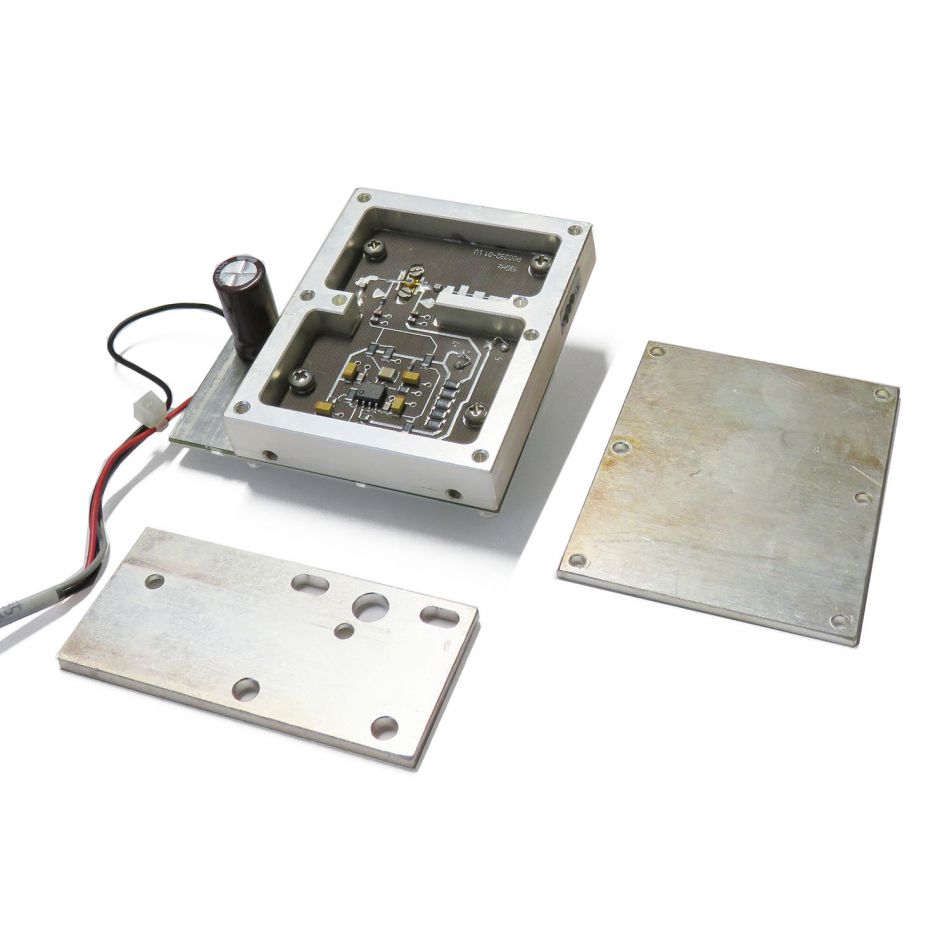

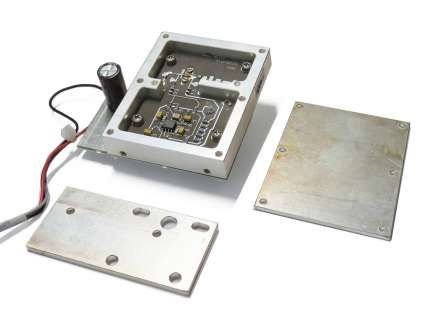

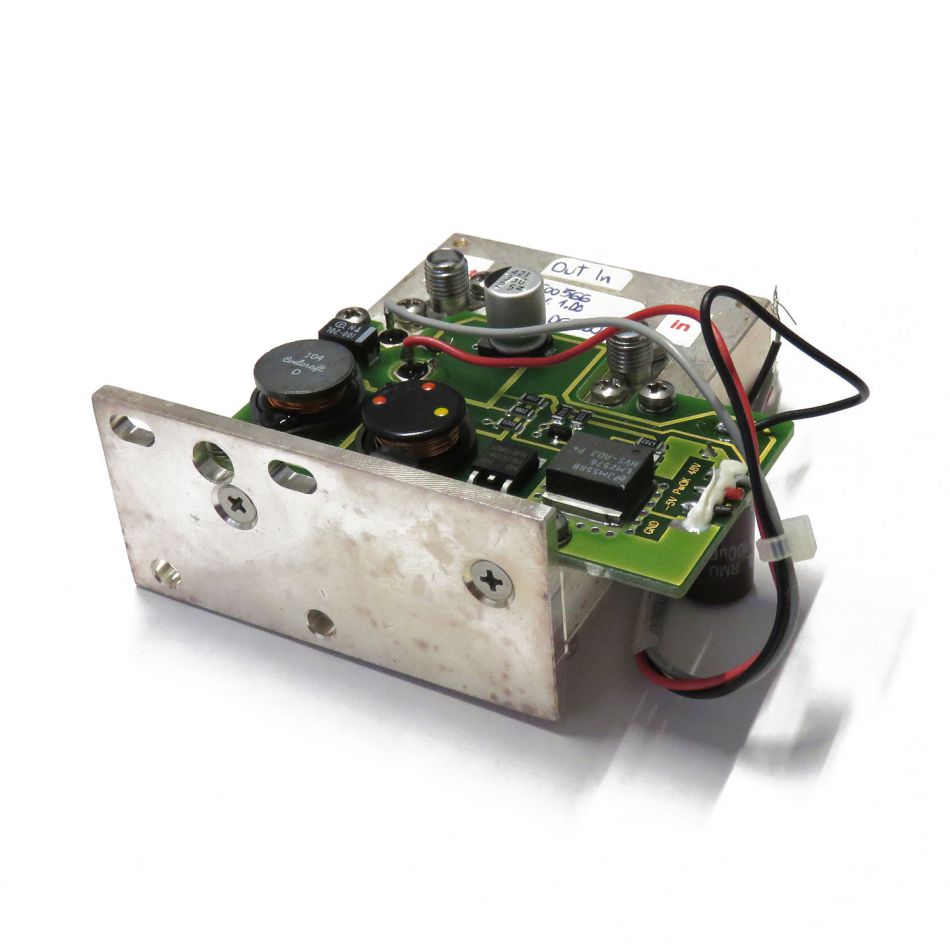

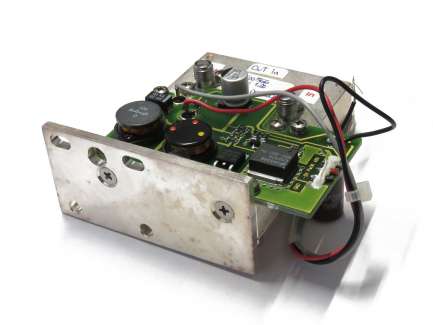

E’ contenuto in una scatola fresata e argentata di adeguate dimensioni quindi non necessita di alcun dissipatore, può essere facilmente montato tramite una flangia laterale, eventualmente removibile.
Per il funzionamento necessita di una alimentazione di -5V e +10V con un assorbimento massimo di 300mA.

Specifiche:
- Banda di frequenza: 10.1 - 10.6 GHz
- Potenza in uscita P_1dB: 200mW
- Guadagno: 6 dB
- Modo di funzionamento: di tipo lineare
- Alimentazione: +10V @ 300mA (filo rosso), -5V @ 5mA (filo grigio), GND (filo nero)
