Name: Amplificatore di potenza 13 - 15 GHz, 4W
Brand: TriQuint
SKU: TGA8659
Price: 69.00 EUR
Availability: InStock

Panoramica
Documenti
Conformità

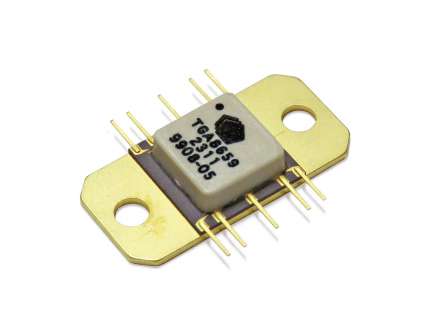

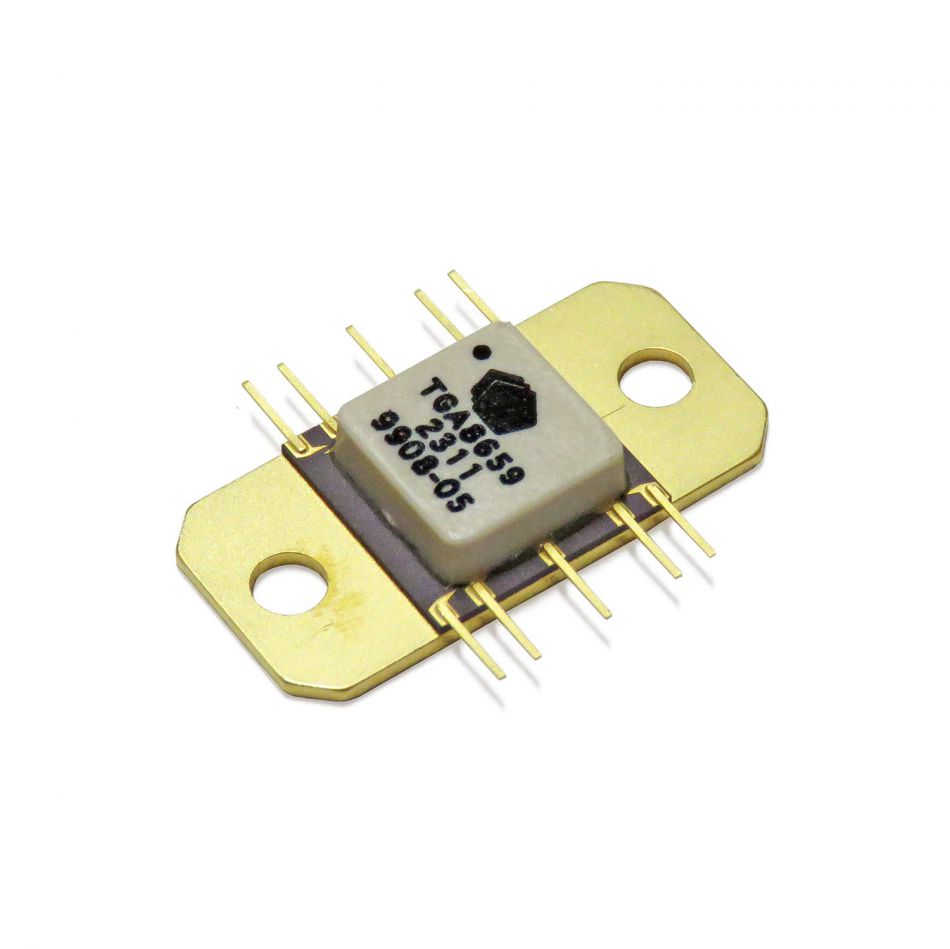

TGA8659-FL è un amplificatore di potenza Ku-band pensato per applicazioni TX tra 13–15 GHz (utilizzabile anche in range esteso 13–17 GHz). Offre guadagno elevato e potenza RF fino a ~4 W in un package a flangia adatto a integrazioni robuste in apparati professionali (satcom/VSAT, radio link punto-punto, trasmettitori a microonde).

Banda: 13–15 GHz (estesa 13–17 GHz)
Guadagno: >25 dB
Potenza in saturazione (Psat) tipica: 36 dBm @14,5 GHz (CW) ≈ 4 W
Efficienza: PAE tipica 30% @Psat
Bias tipico: Vd 7 V, Idq 1,3 A

Nota tecnica: la Psat in dBm può essere convertita in Watt con la formula W = 10^((dBm−30)/10). Ad esempio, 36 dBm ≈ 3,98 W.

Punti di forza

Headroom di guadagno (oltre 25 dB) per semplificare la catena RF e ridurre il numero di stadi.
Potenza stabile in Ku-band: tipicamente 36 dBm a 14,5 GHz in CW.
Buona linearità per modulazioni complesse: TOI tipica 41 dBm (14,5 GHz, 5 dB back-off da Psat).
Package a flangia adatto alla gestione termica e a montaggi ripetibili su dissipatore.

Applicazioni tipiche

VSAT / Satcom Ku-band (stadi finali o driver ad alta potenza)
Radio link punto-punto in Ku-band
Trasmettitori a microonde per sistemi professionali e strumentazione

Specifiche principali (valori tipici)

Banda di frequenza	13–15 GHz (range esteso 13–17 GHz)
Guadagno nominale	>25 dB
Potenza di saturazione (CW)	36 dBm @ 14,5 GHz
PAE @ Psat	30% @ 14,5 GHz
Pout @ 1 dB comp.	35 dBm @ 14,5 GHz
OIP3 / TOI (5 dB back-off)	41 dBm @ 14,5 GHz
Return Loss (tipico)	10 dB (ingresso e uscita)
Alimentazione / Bias tipico	Vd 7 V, Idq 1,3 A
Consiglio per integrazione	Montaggio su dissipatore con buona interfaccia termica; cura delle masse RF e del layout per stabilità.

Note di integrazione (pratiche)

Polarizzazione consigliata

Per un avvio pulito, è buona pratica applicare prima le tensioni di gate (dove previsto dal progetto) e poi Vd, limitando la corrente in fase di startup. Il dispositivo lavora tipicamente a 7 V con Idq ~1,3 A (valori tipici).

Stabilità e layout

In applicazioni Ku-band, la resa dipende molto dal layout RF: linee corte, masse continue, decoupling vicino ai pin e controllo delle risonanze parassite. Un’eventuale evaluation board può velocizzare la validazione in laboratorio e ridurre i rischi di prima integrazione.
