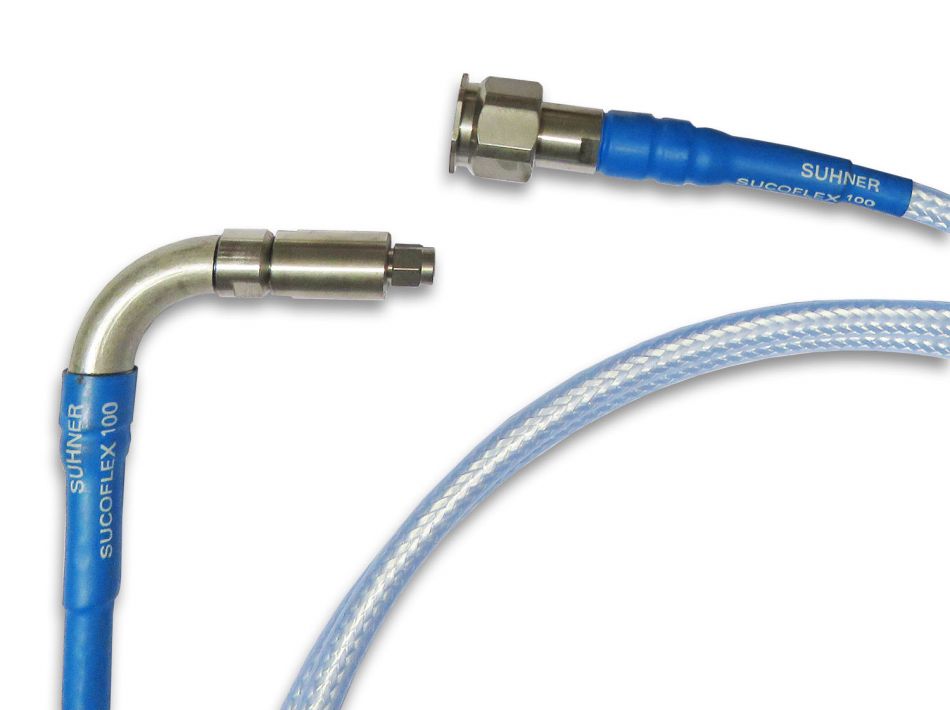

Cavo assemblato, N maschio/SMA maschio 90 gradi, SUCOFLEX_106, 2.3 m
-
alta frequenza
alta potenza
alta schermatura
alta temperatura
bassa perdita -
N > SMA
-
maschio > maschio 90 gradi
-
SUCOFLEX_106
-
2.3 m
-
flessibile
-
Low density PTFE
-
18 GHz
-
50 Ohm
Cavo assemblato, N maschio/SMA maschio 90 gradi, SUCOFLEX_106, 2.3 m
Ogni cavo è fornito col proprio test di collaudo.
Attenuazione tipica:
- 0.60 dB @ 2.4 GHz
- 1.00 dB @ 6 GHz
- 1.40 dB @ 10 GHz
- 1.70 dB @ 14 GHz
- 1.90 dB @ 18 GHz
Questi cavi sono del tipo speciale a bassa perdita per misure a microonde. Ciò che li rende diversi da altri cavi sempre in teflon, consiste nel teflon MICROPOROSO (tranne i tipi Multiflex) ovvero con parti in aria in modo da garantire la massima flessibilità con bassa perdita; infatti il solo isolante teflon non è indice di bassa attenuazione ma la presenza di una grossa percentuale di aria (gas inerte) conferisce all’isolante una bassa attenuazione ed una maggiore flessibilità rispetto al teflon pieno. Sempre allo scopo di conferire loro una notevole affidabilità nelle misure a microonde questi cavi hanno una doppia schermatura, ovviamente sia il conduttore interno che le schermature sono argentate.
I tipi in Multiflex 141 e 86 sono delle versioni economiche, rispetto agli altri più performanti, per i quali non è garantita la fase costante durante la piegatura.
