Name: Doppio isolatore coassiale 158 - 166 MHz, 50 W
Brand: Forem
SKU: C2P-161A
Price: 50.2 EUR
Availability: InStock

in esaurimento

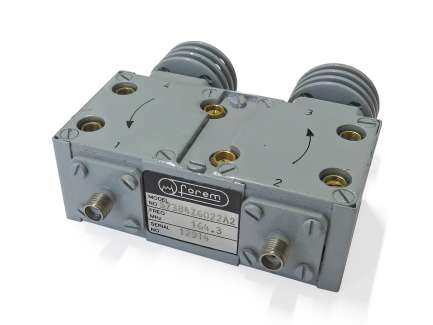

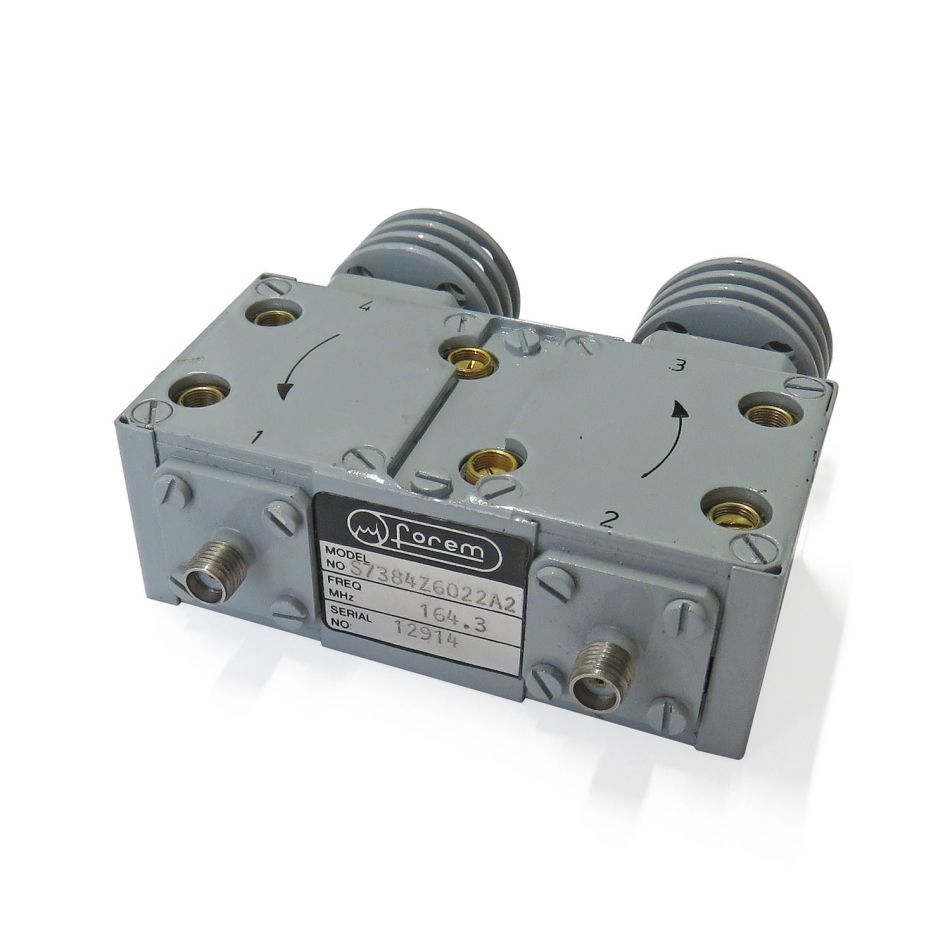

Forem S7384Z6022A2 Doppio isolatore coassiale 158 - 166 MHz, 50 W

S7384Z6022A2
Codice d'ordine: C2P-161A Codice produttore: S7384Z6022A2 Categoria: Circolatori e isolatori Forem S7384Z6022A2 - Doppio isolatore coassiale 158 - 166 MHz, 50 W Condizioni del prodotto: B (0 commenti)

Specifiche

Configurazione:
isolatore (2 porte)
Tipo:
coassiale
Frequenza min.:
158 MHz
Frequenza max.:
166 MHz
Larghezza di banda totale:
8 MHz
Larghezza di banda sintonizzabile:
3 MHz
Perdita di inserzione (tip.):
1.2 dB
Return loss (tip.):
22 dB
Isolamento (tip.):
40 dB
Potenza di ingresso max.:
50 W
Potenza della terminazione:
20 W
Connettori (ingresso/uscita/terminazione):
SMA femmina / SMA femmina

Documenti (1)

	Titolo	Dimensione
	Tuning instruction	232.0 kB

Info aggiuntive

Attenzione: questo isolatore ha una banda totale di 8 MHz ma funziona su una banda sintonizzabile di 3 MHz che può essere impostata attraverso 6 viti di regolazione.

Dimensioni (esclusi i connettori): 78 x 40 mm, h 28 mm

Configurazione porte:
- RF input: 1
- RF output: 2

Test report caratteristiche tipiche di insertion loss, return loss e isolamento
