NOTIZIE UTILI SUI DIODI VARICAP
RANGE DI CAPACITA' | La capacità minima in un diodo varicap si raggiunge in corrispondenza della massima tensione inversa applicata (= VR), la capacità massima si raggiunge a tensione inversa = 0V | |
FATTORE DI MERITO (Q o rs) |
E' il fattore di bontà o fattore di merito Q o rs e rappresentano lo stesso termine espresso in modo diverso, alcuni costruttori indicano il fattore di merito Q, altri la resistenza serie rs, il Q è ricavabile dalla formula qui riportata. Q o rs sono specificati ad una determinata frequenza e ad un determinato valore di capacità. | ![]() |
VR | Tensione inversa massima utilizzabile. (Semplice spiegazione sui diodi varicap vedere Radiokit 12-2000) | |
ΔC | Indica il rapporto di variazione della capacità ottenibile dal minimo al massimo di tensione applicata, ovvero con una tensione applicata da 0V fino alla VR. I diodi varicap con escursione di capacità < 3 sono varicap normali, con ?C 3 - 5 sono di tipo abrupt mentre con ?C > 5 sono di tipo hiperabrupt. |
![]() |
Codice d'ordine: | 1N5142 |
---|---|
![]() |
Diodo varicap Motorola 1N5142 |
Condizioni: | N (Il prodotto è nuovo) |
Tensione inversa (VR): | 60 V |
Corrente diretta (IF): | 250 mA |
Capacità max. @ VR F: | 16.5 pF |
Fattore Q: | 250 |
Contenitore: | DO-204AA |
Montaggio: | assiale |
Configurazione: | singolo |
Temp. di giunzione (Tj) (°C) : | 175 |
Codice d'ordine: | 1N5441A |
---|---|
![]() |
Diodo varicap Motorola 1N5441A |
Condizioni: | N (Il prodotto è nuovo) |
Tensione inversa (VR): | 30 V |
Capacità max. @ VR F: | 7.5 pF |
Fattore Q: | 450 |
Contenitore: | DO-204AA |
Montaggio: | assiale |
Configurazione: | singolo |
Temp. di giunzione (Tj) (°C) : | 175 |
Codice d'ordine: | 1S1658 |
---|---|
![]() |
Diodo varicap TOSHIBA 1S1658 |
Condizioni: | N (Il prodotto è nuovo) |
Tensione inversa (VR): | 20 V |
Capacità max. @ VR F: | 32 pF |
Fattore Q: | 100 |
Contenitore: | DO-35 |
Montaggio: | assiale |
Configurazione: | singolo |
Codice d'ordine: | 1S2208 |
---|---|
![]() |
Diodo varicap NEC 1S2208 |
Condizioni: | N (Il prodotto è nuovo) |
Tensione inversa (VR): | 30 V |
Capacità max. @ VR F: | 12.65 pF |
Resistenza serie (rs): | 0.35 Ohm |
Contenitore: | SOD-23 |
Montaggio: | assiale |
Configurazione: | singolo |
Temp. di giunzione (Tj) (°C) : | 125 |
Codice d'ordine: | 1SV183 |
---|---|
![]() |
Diodo varicap |
Condizioni: | N (Il prodotto è nuovo) |
Tensione inversa (VR): | 28 V |
Capacità max. @ VR F: | 4 pF |
Fattore Q: | 150 |
Contenitore: | DO-35 |
Montaggio: | assiale |
Configurazione: | singolo |
Codice d'ordine: | 1SV74 |
---|---|
![]() |
Diodo varicap JRC 1SV74 |
Condizioni: | N (Il prodotto è nuovo) |
Tensione inversa (VR): | 15 V |
Capacità max. @ VR F: | 88 pF |
Fattore Q: | 50 |
Contenitore: | DO-35 |
Montaggio: | assiale |
Configurazione: | singolo |
Codice d'ordine: | 1T362 |
---|---|
![]() |
Diodo varicap SONY 1T362 |
Condizioni: | N (Il prodotto è nuovo) |
Tensione inversa (VR): | 30 V |
Capacità max. @ VR F: | 16.33 pF |
Resistenza serie (rs): | 0.57 Ohm |
Contenitore: | M-235 |
Montaggio: | SMD |
Configurazione: | singolo |
Temp. di giunzione (Tj) (°C) : | 85 |
Codice d'ordine: | BA102 |
---|---|
![]() |
Diodo varicap Thomson-CSF BA102 |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Tensione inversa (VR): | 20 V |
Corrente diretta (IF): | 50 mA |
Capacità max. @ VR F: | 37 pF |
Resistenza serie (rs): | 0.35 Ohm |
Fattore Q: | 300 |
Contenitore: | DO-7 |
Montaggio: | assiale |
Configurazione: | singolo |
Temp. di giunzione (Tj) (°C) : | 90 |
Codice d'ordine: | BA111 |
---|---|
![]() |
Diodo varicap Thomson BA111 |
Condizioni: | N (Il prodotto è nuovo) |
Tensione inversa (VR): | 20 V |
Corrente diretta (IF): | 100 mA |
Capacità max. @ VR F: | 65 pF |
Fattore Q: | 100 |
Contenitore: | DO-7 |
Montaggio: | assiale |
Configurazione: | singolo |
Codice d'ordine: | BA123 |
---|---|
![]() |

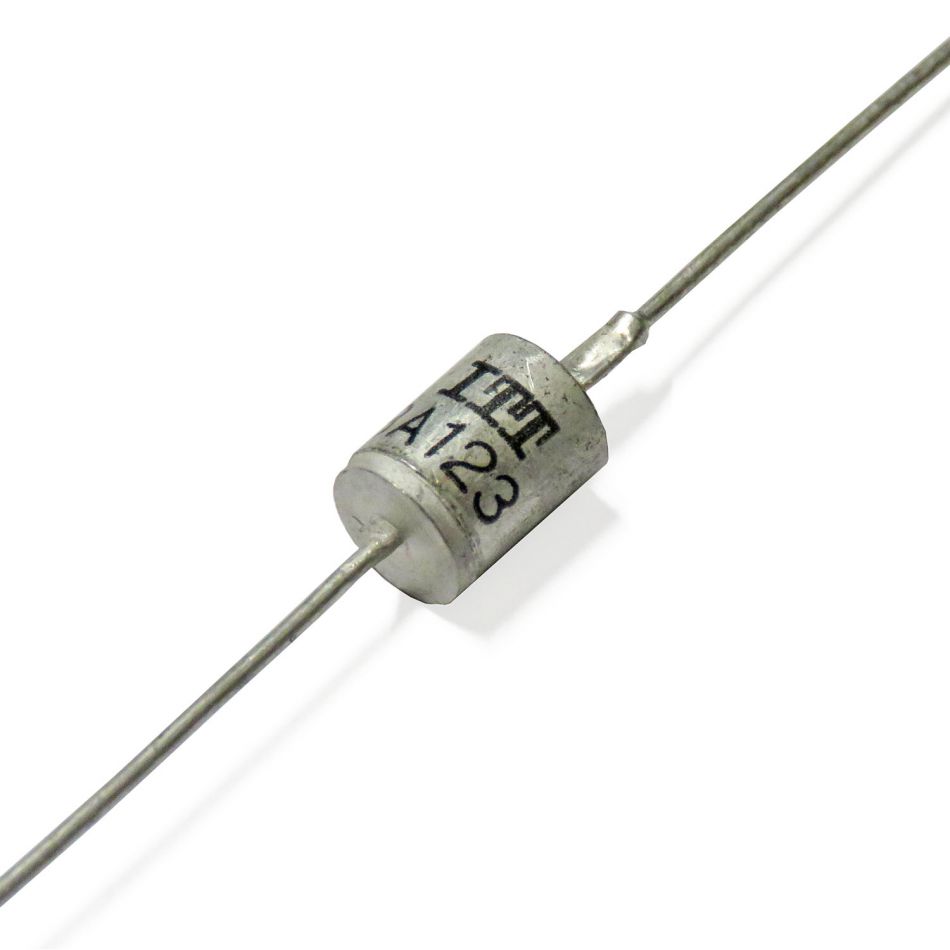

Diodo varicap ad alta capacità ITT Semiconductors BA123 |
Condizioni: | N (Il prodotto è nuovo) |
Tensione inversa (VR): | 11 V |
Corrente diretta (IF): | 60 mA |
Capacità max. @ VR F: | 2400 pF |
Contenitore: | DO-13 |
Montaggio: | assiale |
Configurazione: | singolo |
Temp. di giunzione (Tj) (°C) : | 150 |
Codice d'ordine: | BA138 |
---|---|
![]() |
Diodo varicap Siemens BA138 blue |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Tensione inversa (VR): | 30 V |
Corrente diretta (IF): | 50 mA |
Capacità max. @ VR F: | 5.5 pF |
Resistenza serie (rs): | 0.8 Ohm |
Contenitore: | DO-7 |
Montaggio: | assiale |
Configurazione: | singolo |
Temp. di giunzione (Tj) (°C) : | 125 |
Codice d'ordine: | BA142 |
---|---|
![]() |
Diodo varicap ITT Semiconductors BA142 |
Condizioni: | N (Il prodotto è nuovo) |
Tensione inversa (VR): | 30 V |
Capacità max. @ VR F: | 16 pF |
Resistenza serie (rs): | 1 Ohm |
Contenitore: | DO-7 |
Montaggio: | assiale |
Configurazione: | singolo |
Codice d'ordine: | BB100 |
---|---|
![]() |
Diodo varicap Thomson BB100 |
Condizioni: | N (Il prodotto è nuovo) |
Tensione inversa (VR): | 25 V |
Corrente diretta (IF): | 100 mA |
Capacità max. @ VR F: | 12 pF |
Resistenza serie (rs): | 0.8 Ohm |
Contenitore: | DO-7 |
Montaggio: | assiale |
Configurazione: | singolo |
Codice d'ordine: | BB104 |
---|---|
![]() |

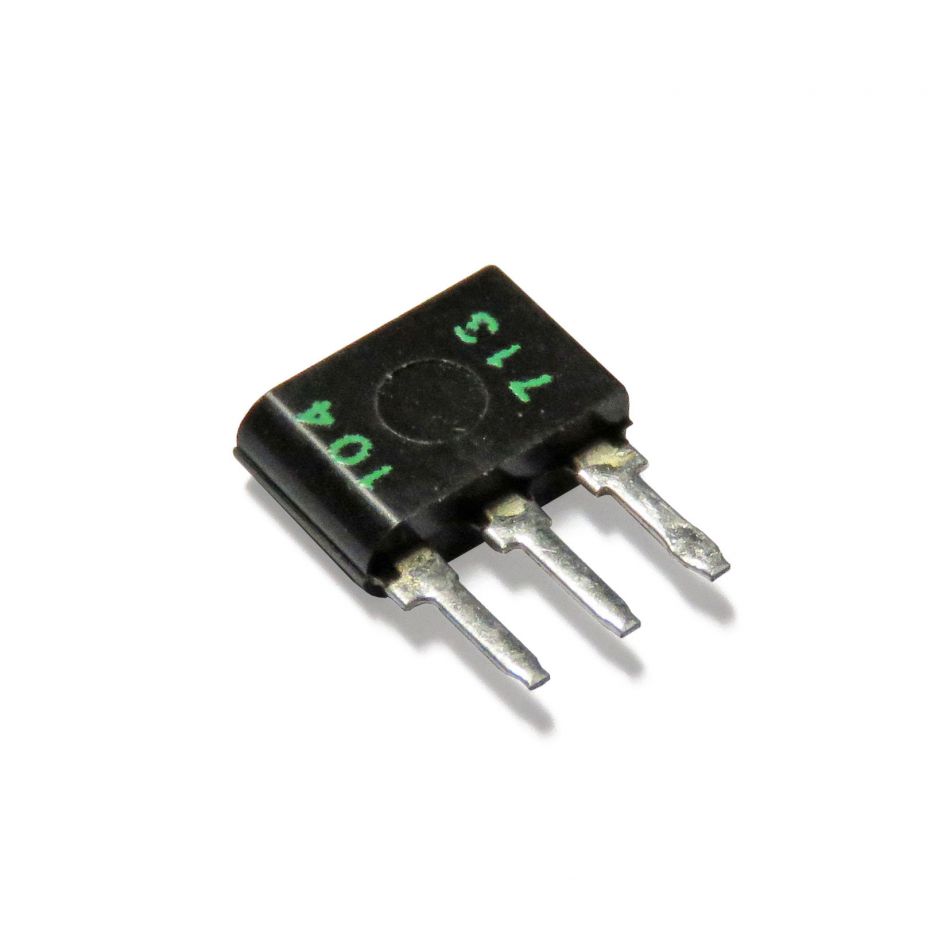

Coppia diodi varicap catodo comune Siemens BB104 GREEN |
Condizioni: | N (Il prodotto è nuovo) |
Tensione inversa (VR): | 32 V |
Corrente diretta (IF): | 100 mA |
Capacità max. @ VR F: | 39 pF |
Resistenza serie (rs): | 0.4 Ohm |
Fattore Q: | 200 |
Contenitore: | plastic |
Montaggio: | foro passante |
Configurazione: | coppia catodo comune |
Temp. di giunzione (Tj) (°C) : | 100 |
Codice d'ordine: | BB105G |
---|---|
![]() |
Diodo varicap Siemens BB105G |
Condizioni: | N (Il prodotto è nuovo) |
Tensione inversa (VR): | 28 V |
Corrente diretta (IF): | 20 mA |
Capacità max. @ VR F: | 17.5 pF |
Resistenza serie (rs): | 0.9 Ohm |
Contenitore: | SOD-23 |
Montaggio: | assiale |
Configurazione: | singolo |
Temp. di giunzione (Tj) (°C) : | 100 |
