L'idea dei gigatrimmer ad aria di tipo coassiale non è cosa nuova, già la Philips negli anni 60 costruiva degli ottimi condensatori variabili di tipo coassiale, o concentrico, da usare sui primi apparati ricetrasmittenti veicolari di tipo ibrido (a transistor con valvola nello stadio finale TX) per le versioni professionali, per tuner TV nelle versioni consumer.
I gigatrimmer sono usati in RF per condizioni di particolare criticità, ad esempio nella regolazione di oscillatori a quarzo ad alta stabilità, su filtri o circuiti risonanti ad alto Q o nel caso di potenze piuttosto elevate, le doti principali sono:
- Alto Q , dato dal dielettrico aria e dalla particolare conformazione meccanica che tende a ridurre i parametri parassiti.
- Tensione di isolamento compresa tra i 250 e 500V lavoro e maggiore stabilità termica (quasi tutti sono NP0).
- Alta potenza RF specialmente per i tipi in zaffiro ultraminiatura con 500 V lavoro.
- Frequenza di autorisonanza elevata, tra 1 e 12 GHz (in funzione del tipo e della capacità).
- Lenta regolazione dovuta ad una variazione a multigiri e quindi maggiore ripetibilità nella taratura.
| GIGATRIMMER TIPO CVG-N1 | GIGATRIMMER IN ARIA | |
 |
 |
 A = STATORE B = CORPO IN PORCELLANA C = ROTORE |
|
CARATERISTICA |
PARTE MOBILE (ROTORE) la parte mobile ruotando penetra nella parte fissa variando la capacità, i vari cerchi concentrici servono per raggiungere la capacità desiderata |
MECCANICA DI PRECISIONE |
| Classificazione dei gigatrimmer in funzione del tipo di montaggio | |||
| Montaggio universale |
Montaggio in aria o da stampato |
Montaggio a telaio (o a pannello) |
Montaggio da stampato |
| Hanno i reofori per un montaggio sia su stampato che in aria e sono provvisti anche di dado per il montaggio a telaio | Hanno i reofori per un montaggio solo su stampato o in aria | Sono sprovvisti di reofori e hanno il dado quindi si possono montare solo a telaio o a pannello | tipi CVG-W…. montaggio SMD |
esempio:  |

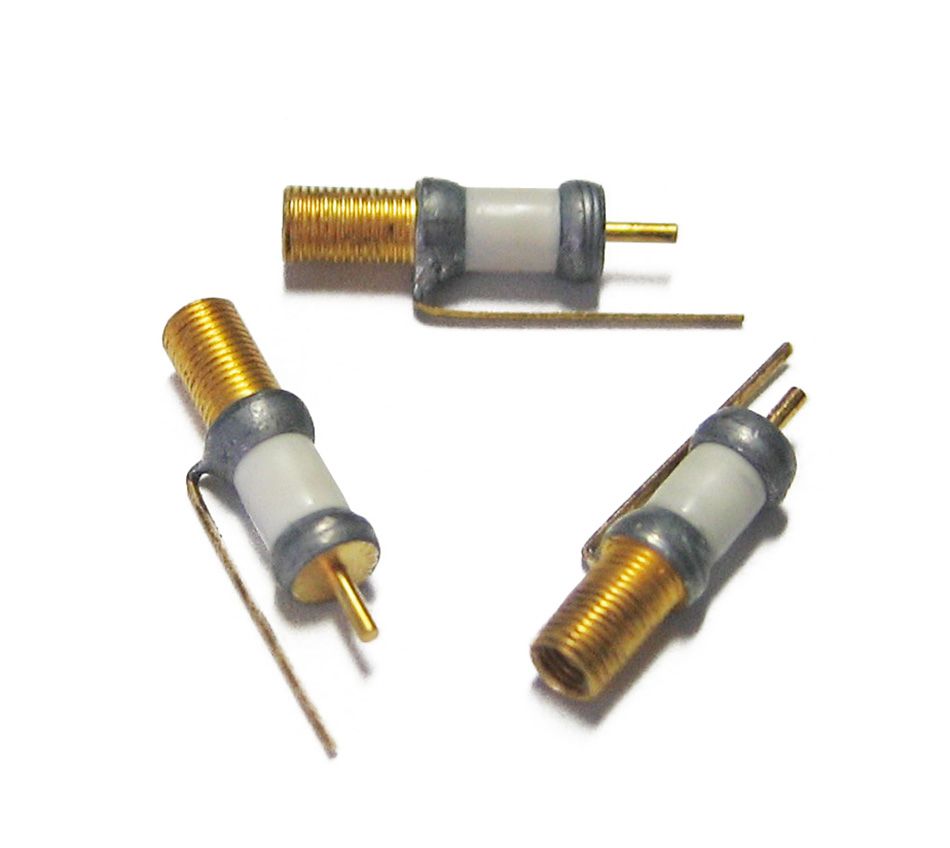

 esempio a montaggio verticale: |

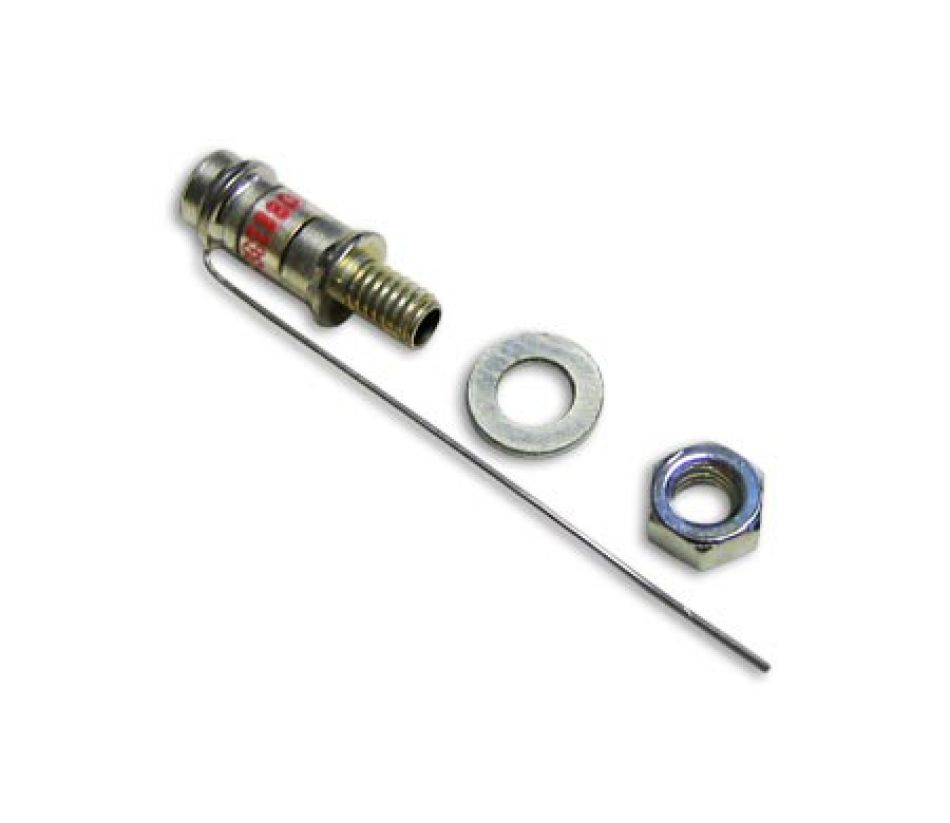

 esempio provvisto di dado e cappuccio: |
 |

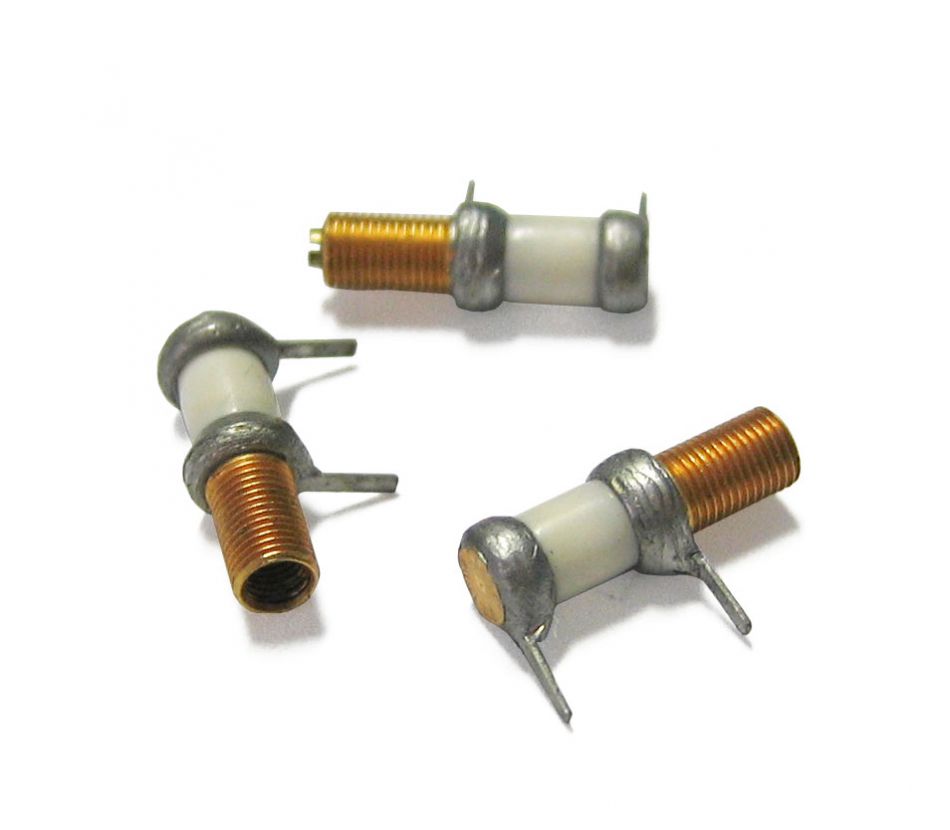

 esempio a montaggio orizzontale: |
 versione economica poiché senza filettatura va saldato direttamente al pannello: |
||
| foratura per montaggio a stampato (in questo esempio a 3 reofori) |  |
cappuccio di protezione (se provvisto) |  |
| reofori | dado per il montaggio a telaio (se provvisto) |
Tronser 60-0404-1000...
Johanson 8051
Microelectronics Ltd. MAV01E05
Tronser 60-0730-1501...
Johanson 8053
AFM Microelectronics Inc MPT51101A
Sprague-Goodman JFD DC434Y
Tronser 60-0404-10003-000
Temex AT5801
Johanson 8051
Microelectronics Ltd. MAV01E05
Voltronics A1F8
Johanson 5476
- N
-
1.3 pF
-
16 pF
-
250 V
-
3000 @ 100 MHz
-
porcellana
-
verticale
-
da pannello, da stampato
Tronser 60-0730-15014-000
- N
-
1 pF
-
14 pF
-
300 V
-
> 5000 @ 100 MHz
-
porcellana
-
verticale
-
da pannello, da stampato
Johanson 8053
Sprague-Goodman GDT10026
AFM Microelectronics Inc MPT51101A
Sprague-Goodman VC20GY
- N
-
0.8 pF
-
12 pF
-
750 V
-
> 500 @ 20 MHz
-
vetro
-
orizzontale
-
da pannello, da stampato
Sprague-Goodman JFD DC434Y
- N
-
2.5 pF
-
12 pF
-
250 V
-
vetro
-
orizzontale
-
da stampato
i più venduti
