Condensatori e filtri EMI da pannello
Maggiori informazioni
I condensatori passanti, come pure i filtri EMI, servono per il passaggio dell’ alimentazione attraverso pareti metalliche (scatole) con lo scopo di filtrare eventuali disturbi RF che vengono accoppiati sul filo dell’alimentazione e che trasportati all’interno del circuito elettronico potrebbero causare problemi. Ugualmente servono per non irradiare all’esterno della scatola segnali RF che potrebbero causare interferenze con altri circuiti esterni.
Questi condensatori passanti non devono essere confusi con i passanti RF a capacità zero.
I condensatori di bypass di tipo stand-off non si comportano come i condensatori passanti che filtrano attraverso una parete, ma fungono da bypass verso massa utilizzandoli come supporto, il montaggio avviene con una vite che si fissa alla parete metallica tramite l'apposito dado, una estremità del condensatore è a massa e l'altra è costituita dal pin centrale che esce dalla vite.
GRAFICO COMPARATIVO DELL'ATTENUAZIONE RF DI ALCUNI FILTRI EMI
Abbiamo verificato in laboratorio la reale attenuazione di alcuni filtri EMI da 9 KHz a 1 GHz, come si vede chiaramente dai grafici l’attenuazione è veramente notevole. Ciò che li distingue dai normali condensatori passanti è il valore di attenuazione già alto anche a frequenze medio/basse.

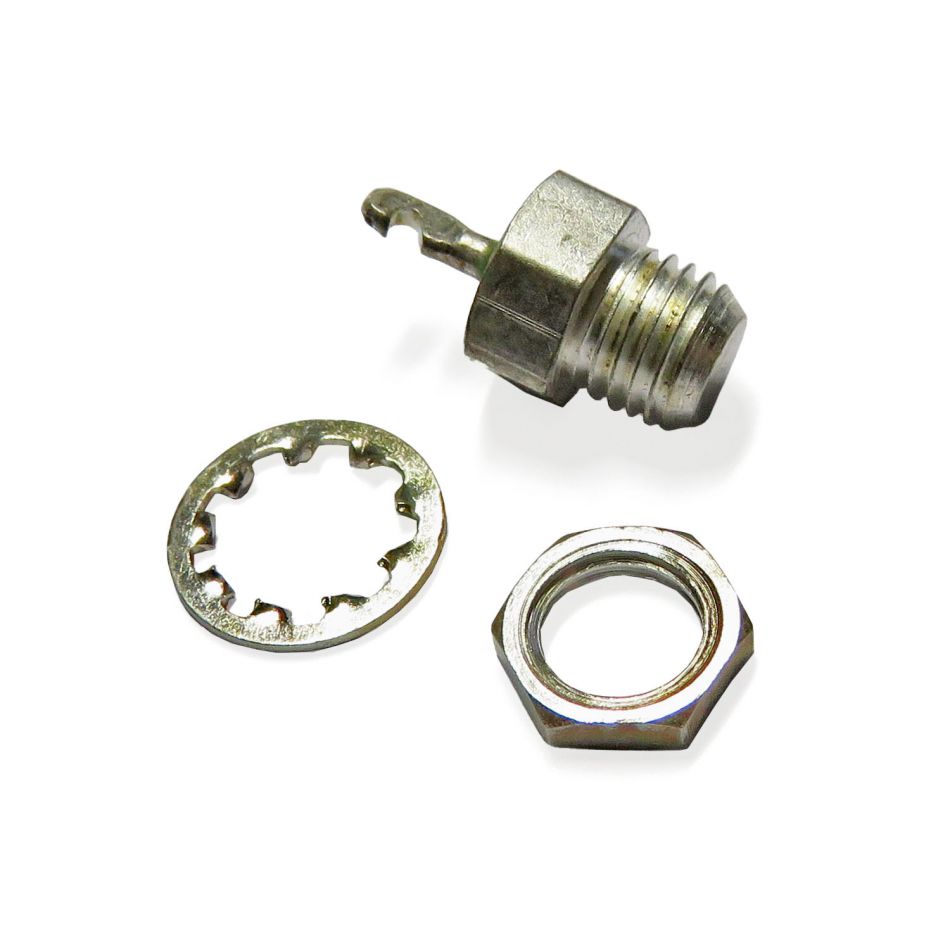

CORRY Micronics FT24-01-102P

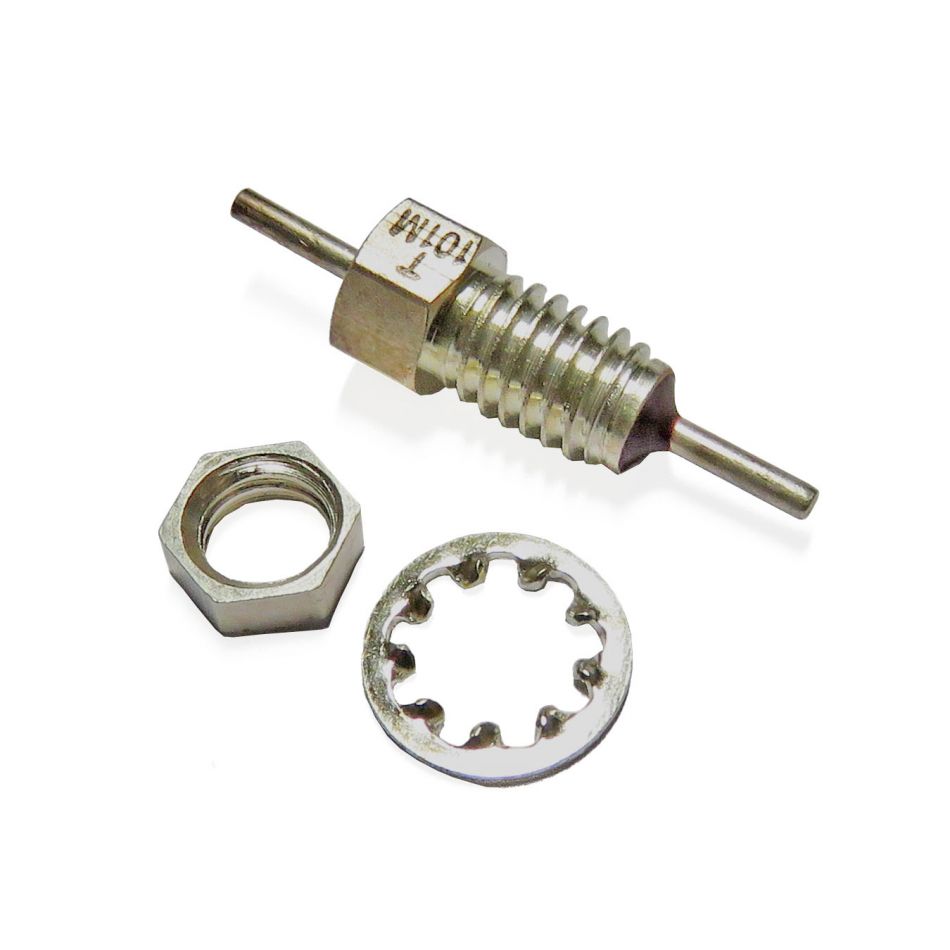

Tusonix 2499-003-X7R0-101M
- N
-
100 pF
-
500 V
-
20 A
-
a vite
-
passante
-
C
-
6.5 mm
-
gancio
-
gancio

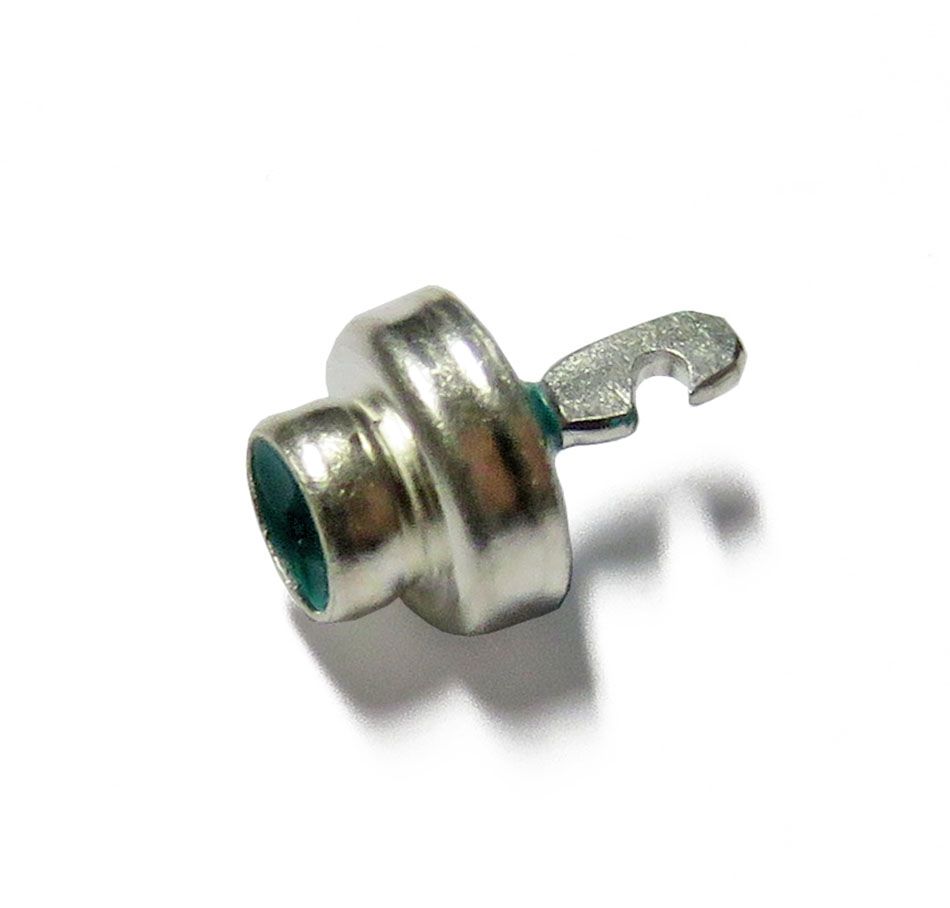

CORRY Micronics FT24-01-102P

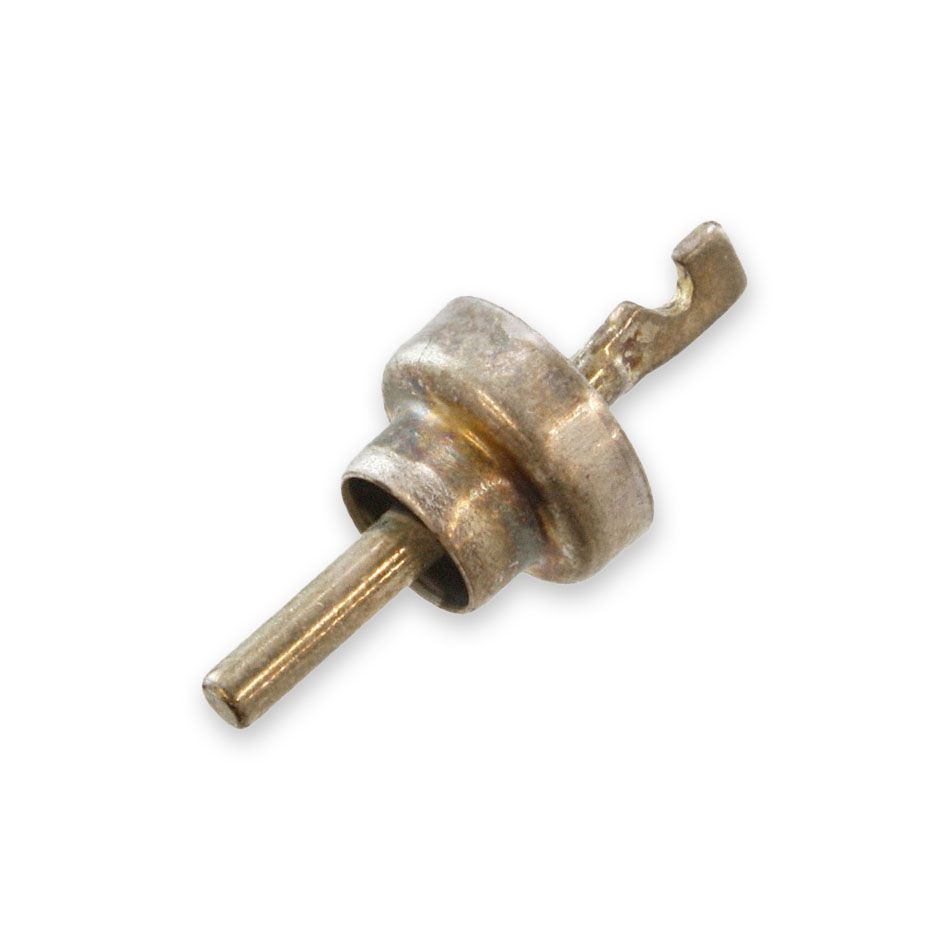

Vishay Draloric DDML 0312
Vishay Draloric DUML 0312
- N
-
470 pF
-
350 V
-
a vite
-
isolatore
-
C
-
gancio

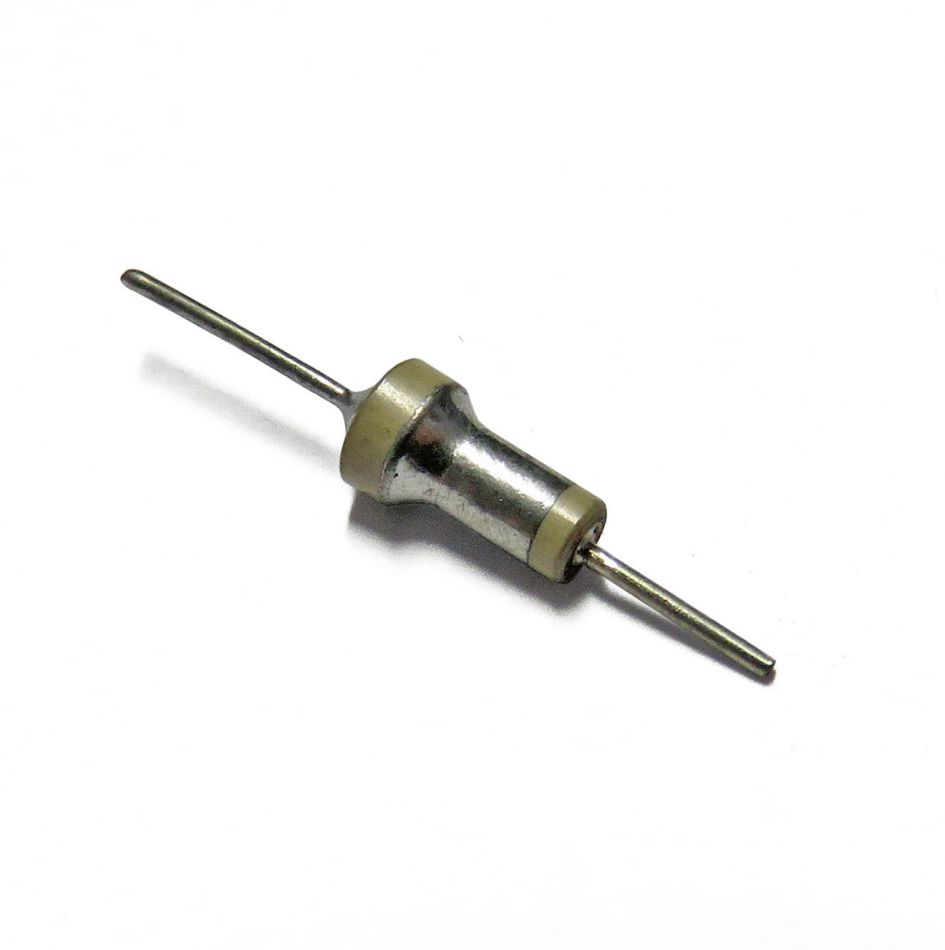

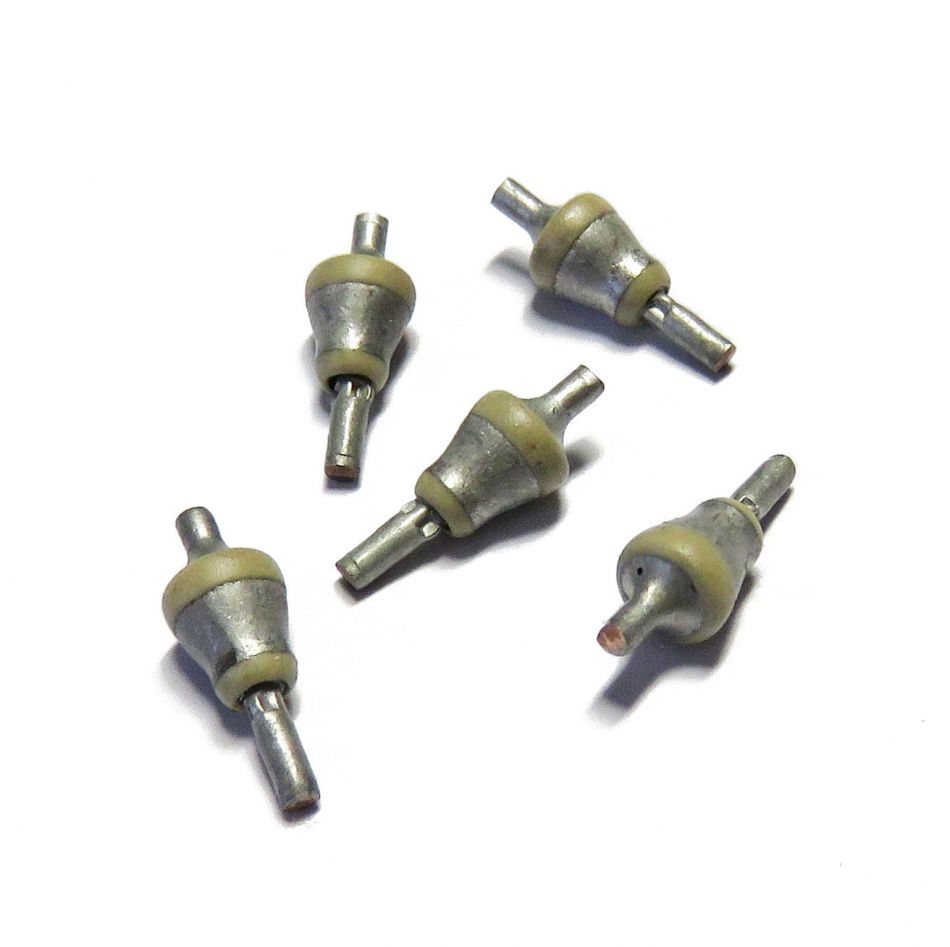

Tusonix 2450-001-X5U0-102P
Tusonix 2463-002-X5U0-152PLF
Tusonix
- N
-
1.5 nF
-
300 V
-
12 A
-
a saldare
-
passante
-
C
-
3.5 mm
-
reoforo
-
reoforo

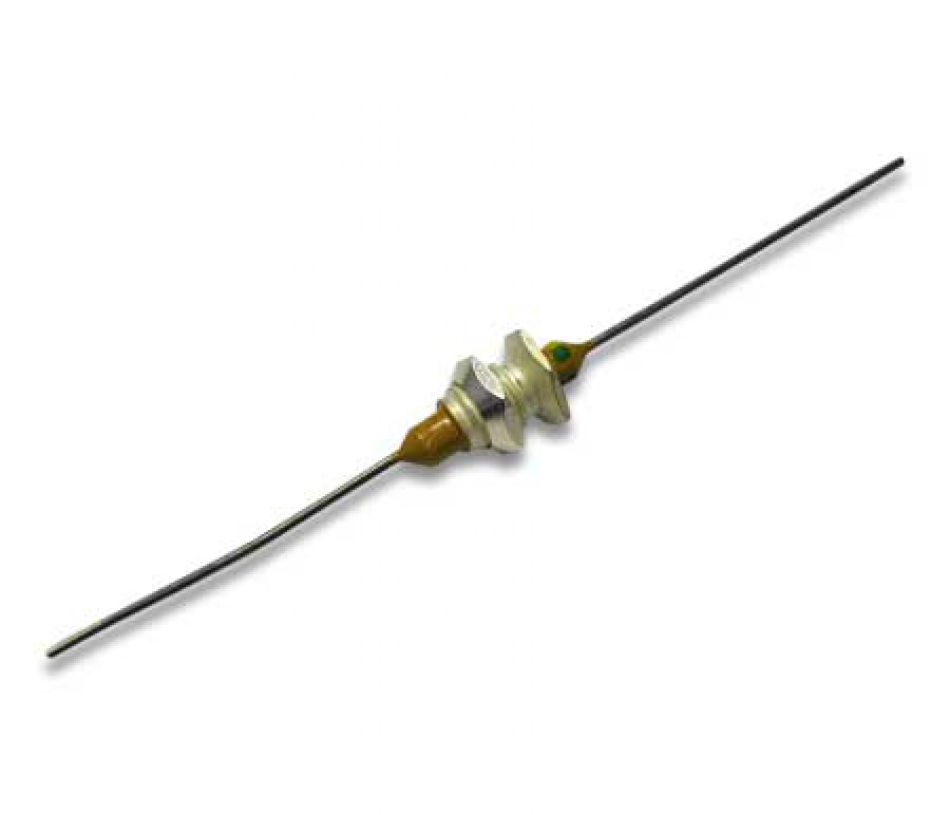

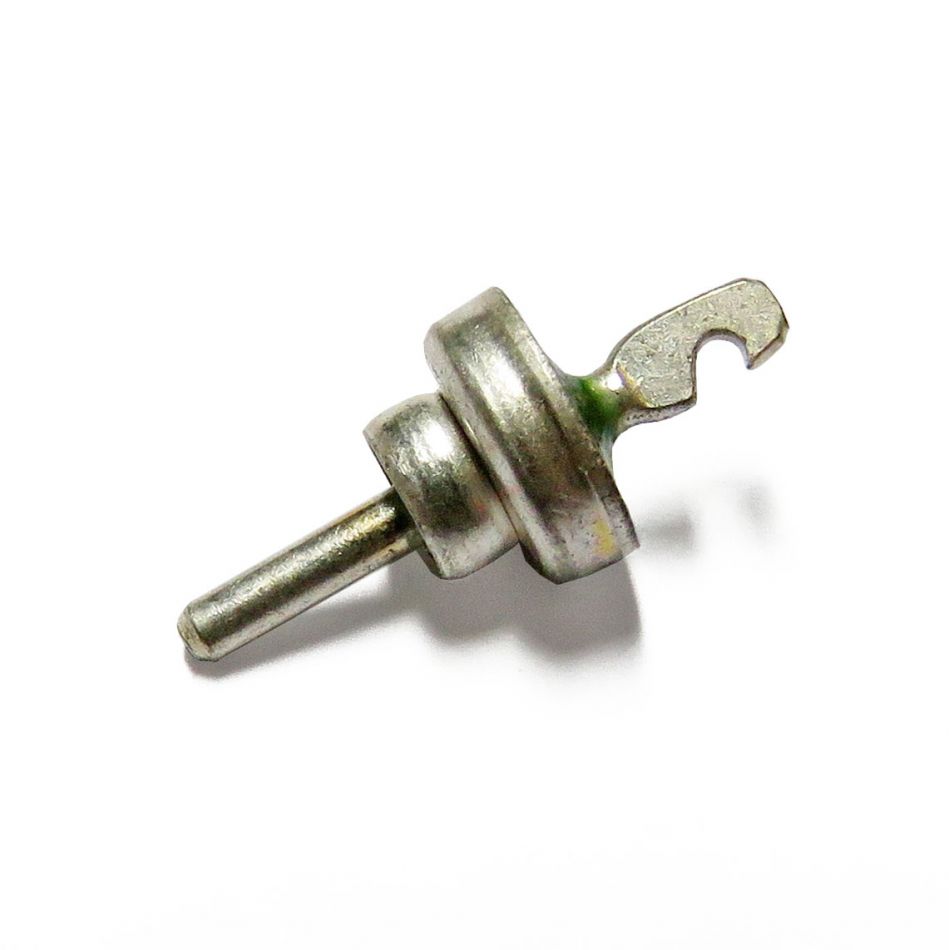

Mial 521.2TT01C09
- N
-
1 nF
-
500 V
-
a saldare
-
isolatore
-
C
-
5 mm
-
gancio

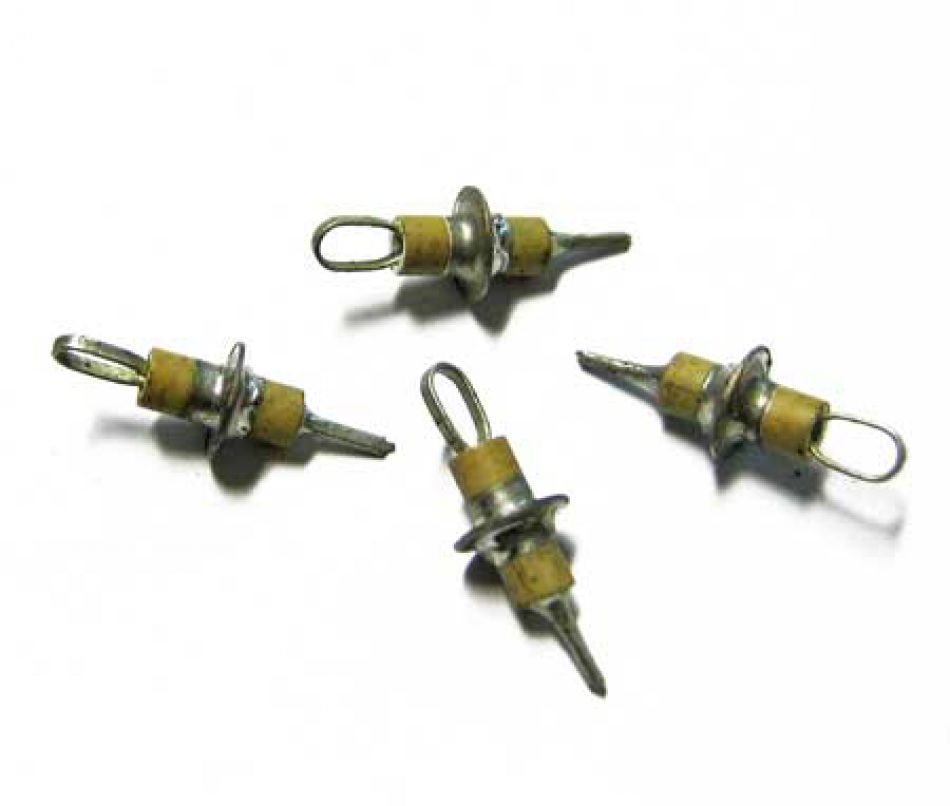

- N
-
2 nF
-
250 V
-
a saldare
-
passante
-
C
-
3 mm
-
occhiello
-
reoforo

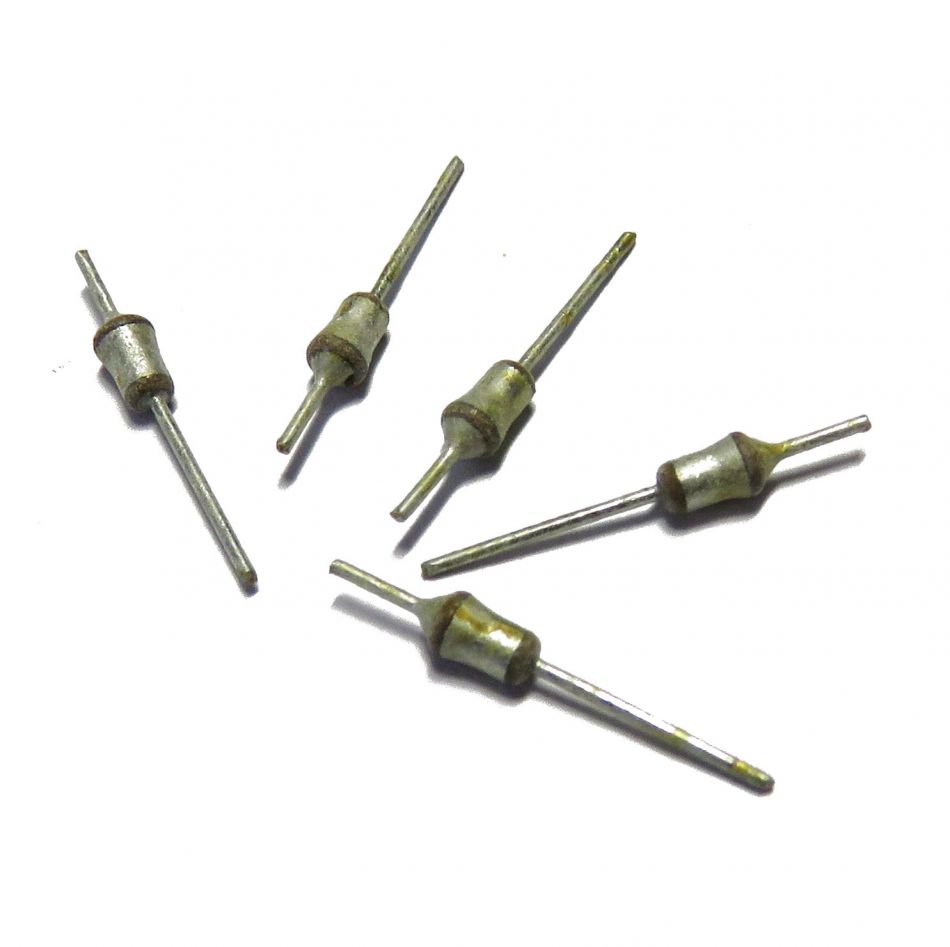

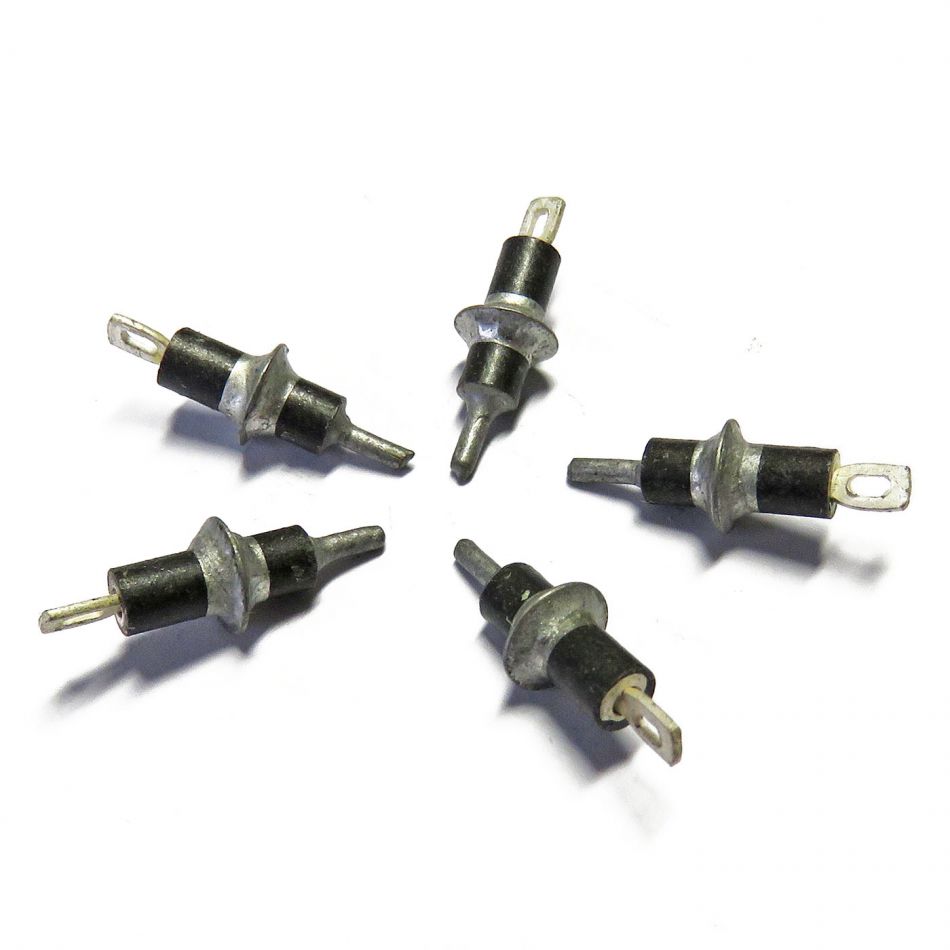

Sumida BDBQ 5-00
muRata TF240-602B331M50M00-06
- N
-
100 pF
-
200 V
-
5 A
-
a saldare
-
passante
-
C
-
3.2 mm
-
reoforo
-
reoforo
