Questi switch RF sono a "stato solido" quindi con semiconduttori, in genere a GaAs, diodi PIN o P-Hemt, per applicazioni di segnale o piccole potenze spesso usati nella strumentazione e wireless.
La differenza più marcata rispetto ai tipi meccanici consiste nella notevole velocità di commutazione (almeno 1000 volte più veloci) e ciò li rende idonei anche per applicazioni particolari come modulatori, switch TX - RX in sistemi wireless ad alta velocità, ecc...
I tipi "Absorptive", chiamati anche "non reflective" o "terminated", sono impiegati in applicazioni dove è necessario terminare la porta non usata (quella non commutata in quel momento) anzichè lasciarla aperta o libera.
Codice d'ordine: | 800-602 |
---|---|
|
GaAs MMIC switch doppio SPST, 180 mil flatpack |
Condizioni: | N (Il prodotto è nuovo) |
Tipo: | dual SPST |
Frequenza min. : | 0 Hz |
Frequenza max. : | 500 MHz |
Tensione di controllo (min.) : | -4.7 V |
Tensione di controllo (max.): | -6 V |
P1dB: | 10 dBm |
Perdita di inserzione: | 0.6 dB @ 500 MHz |
Isolamento: | 40 dB @ 500 MHz |
Velocità di commutazione: | 40 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | 180 mil flatpack |
Codice d'ordine: | AF002C1-32 |
---|---|
|

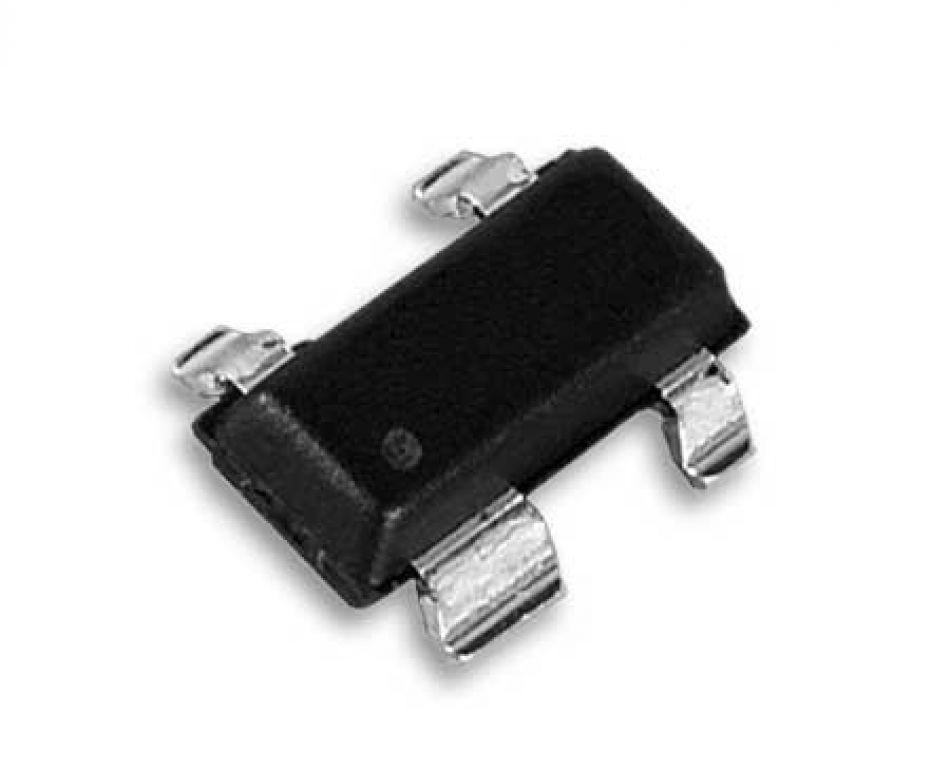

GaAs switch SPST, SOT-143 Alpha AF002C1-32 |
Condizioni: | N (Il prodotto è nuovo) |
Tipo: | SPST |
Frequenza min. : | 0 Hz |
Frequenza max. : | 2.5 GHz |
Tensione di controllo (min.) : | -5 V |
Tensione di controllo (max.): | -8 V |
P1dB: | 24 dBm |
Perdita di inserzione: | 0.62 dB @ 1.25 GHz |
Isolamento: | 16 dB @ 1.25 GHz |
Velocità di commutazione: | 3 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | SOT-143 |
Codice d'ordine: | AS179-92LF |
---|---|
|
PHEMT GaAs switch SPDT, SC-70 Skyworks AS179-92LF |
Condizioni: | N (Il prodotto è nuovo) |
Tipo: | SPDT |
Frequenza min. : | 0 Hz |
Frequenza max. : | 3 GHz |
Tensione di controllo (min.) : | 3 V |
Tensione di controllo (max.): | 5 V |
P1dB: | 34 dBm |
Perdita di inserzione: | 0.3 dB @ 900 MHz |
Isolamento: | 25 dB @ 900 MHz |
Velocità di commutazione: | 10 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | SC-70 |
Codice d'ordine: | AS215-92LF |
---|---|
|
PHEMT GaAs switch SPDT, SC-70 Skyworks AS215-92LF |
Condizioni: | N (Il prodotto è nuovo) |
Tipo: | SPDT |
Frequenza min. : | 500 MHz |
Frequenza max. : | 3 GHz |
Tensione di controllo (min.) : | 1.8 V |
Tensione di controllo (max.): | 5 V |
P1dB: | 27 dBm |
Perdita di inserzione: | 0.6 dB @ 1 - 2 GHz |
Isolamento: | 24 dB @ 1 - 2 GHz |
Velocità di commutazione: | 10 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | SC-70 |
Codice d'ordine: | AS259M1-12 |
---|---|
|
GaAs IC switch SPST, SO-8 Alpha AS259M1-12 |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Tipo: | SPST |
Frequenza min. : | 0 Hz |
Frequenza max. : | 2.5 GHz |
Tensione di controllo (min.) : | -0.2 V |
Tensione di controllo (max.): | -9 V |
P1dB: | 24 dBm |
Perdita di inserzione: | 0.75 dB @ 1 GHz |
Isolamento: | 48 dB @ 1 GHz |
Velocità di commutazione: | 3 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | SO-8 |
Codice d'ordine: | DS0552 |
---|---|
|

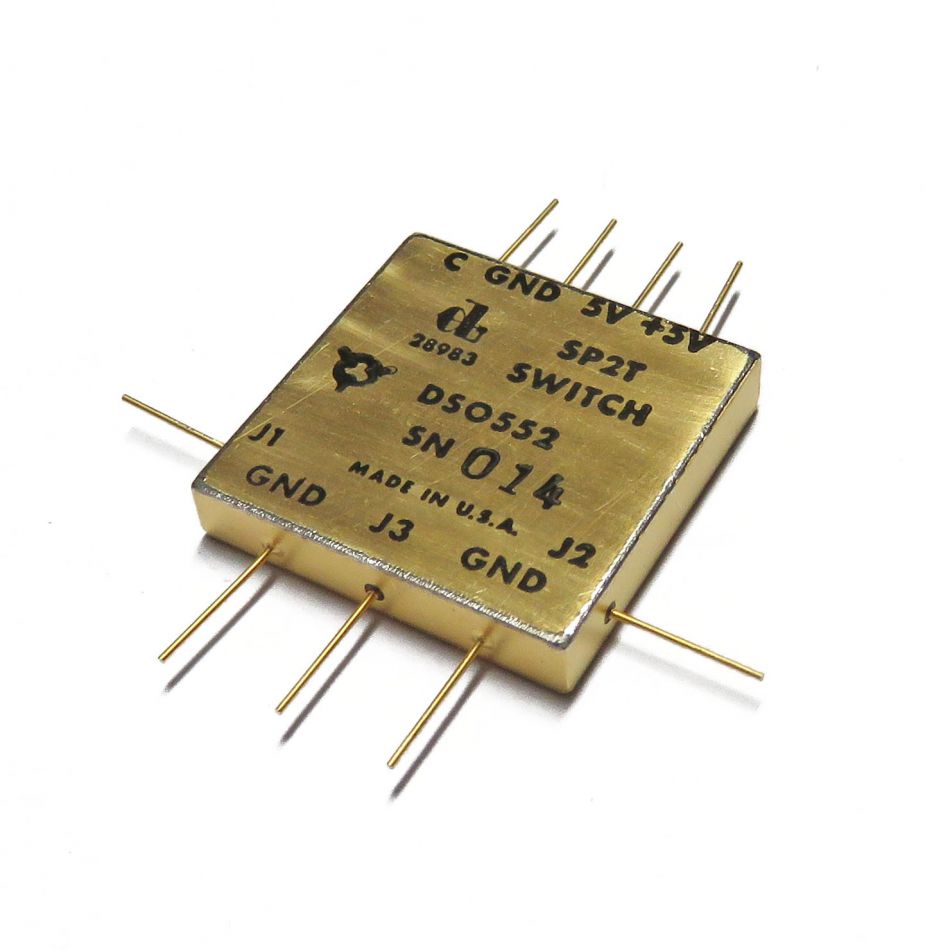

Switch SPDT a diodi PIN, 750 mil flatpack DAICO DS0552 |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Tipo: | SPDT |
Frequenza min. : | 200 MHz |
Frequenza max. : | 3 GHz |
P1dB: | 24 dBm |
Perdita di inserzione: | 1.5 dB @ 0.1 - 3 GHz |
Isolamento: | 40 dB @ 0.1 - 3 GHz |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | foro passante |
Contenitore: | 750 mil flatpack |
Codice d'ordine: | MASWSS0176 |
---|---|
|
PHEMT GaAs switch SPDT, SOT-26 M/A-COM MASWSS0176TR-3000 |
Condizioni: | N (Il prodotto è nuovo) |
Tipo: | SPDT |
Frequenza min. : | 50 MHz |
Frequenza max. : | 3 GHz |
Tensione di controllo (min.) : | 2.5 V |
Tensione di controllo (max.): | 5 V |
P1dB: | 21 dBm |
Perdita di inserzione: | 0.35 dB @ 2.4 GHz |
Isolamento: | 21 dB @ 2.4 GHz |
Velocità di commutazione: | 35 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | SOT-26 |
Codice d'ordine: | MGS-70008 |
---|---|
|
GaAs MMIC switch SPDT, SO-8 Hewlett-Packard MGS-70008-STR |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Tipo: | SPDT |
Frequenza min. : | 0 Hz |
Frequenza max. : | 3 GHz |
Tensione di controllo (min.) : | -5 V |
Tensione di controllo (max.): | -7 V |
P1dB: | 26 dBm |
Perdita di inserzione: | 0.8 dB @ 1 GHz |
Isolamento: | 33 dB @ 1 GHz |
Velocità di commutazione: | 3 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | SO-8 |
Codice d'ordine: | MGS-71018 |
---|---|
|
GaAs MMIC switch terminated SPDT, 180 mil flatpack Hewlett-Packard MGS-71018 |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Tipo: | SPDT |
Frequenza min. : | 0 Hz |
Frequenza max. : | 4.6 GHz |
Tensione di controllo (min.) : | -5 V |
Tensione di controllo (max.): | -7 V |
P1dB: | 25 dBm |
Perdita di inserzione: | 1.3 dB @ 1 GHz |
Isolamento: | 45 dB @ 1 GHz |
Velocità di commutazione: | 3 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | 180 mil flatpack |
Codice d'ordine: | SW-239 |
---|---|
|
GaAs MMIC switch SPDT, SOIC-8 M/A-COM SW-239TR |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Tipo: | SPDT |
Frequenza min. : | 0 Hz |
Frequenza max. : | 2.5 GHz |
Tensione di controllo (min.) : | -5 V |
Tensione di controllo (max.): | -8 V |
P1dB: | 27 dBm |
Perdita di inserzione: | 0.5 dB @ 1 GHz |
Isolamento: | 33 dB @ 1 GHz |
Velocità di commutazione: | 2 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | SOIC-8 |
Codice d'ordine: | SW-259 |
---|---|
|
GaAs MMIC switch terminated SPST, SOIC-8 M/A-COM SW-259TR |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Tipo: | SPST |
Frequenza min. : | 0 Hz |
Frequenza max. : | 2.5 GHz |
Tensione di controllo (min.) : | -5 V |
Tensione di controllo (max.): | -8 V |
P1dB: | 23 dBm |
Perdita di inserzione: | 1 dB @ 1 GHz |
Isolamento: | 48 dB @ 1 GHz |
Velocità di commutazione: | 4 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | SOIC-8 |
Codice d'ordine: | SW-335 |
---|---|
|
GaAs MMIC switch SPDT con driver CMOS, SOIC-8 M/A-COM SW-335TR |
Tipo: | SPDT |
Frequenza min. : | 800 MHz |
Frequenza max. : | 2 GHz |
Tensione di controllo (min.) : | 3.5 V |
Tensione di controllo (max.): | 5 V |
P1dB: | 29 dBm |
Perdita di inserzione: | 0.5 dB @ 1 GHz |
Isolamento: | 33 dB @ 1 GHz |
Velocità di commutazione: | 75 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | SOIC-8 |
Codice d'ordine: | SW-393 |
---|---|
|
GaAs MMIC switch terminated SPST, SOIC-8 M/A-COM SW-393TR |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Tipo: | SPST |
Frequenza min. : | 500 MHz |
Frequenza max. : | 2 GHz |
Tensione di controllo (min.) : | 5 V |
Tensione di controllo (max.): | 5 V |
P1dB: | 26 dBm |
Perdita di inserzione: | 1.6 dB @ 0.5 - 2 GHz |
Isolamento: | 42 dB @ 1 - 2 GHz |
Velocità di commutazione: | 2 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | SOIC-8 |
Codice d'ordine: | SW-394 |
---|---|
|
GaAs MMIC switch terminated SPDT, SOIC-8 M/A-COM SW-394TR |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Tipo: | SPDT |
Frequenza min. : | 500 MHz |
Frequenza max. : | 2 GHz |
Tensione di controllo (min.) : | 5 V |
Tensione di controllo (max.): | 5 V |
P1dB: | 25 dBm |
Perdita di inserzione: | 1.4 dB @ 1 - 2 GHz |
Isolamento: | 35 dB @ 1 - 2 GHz |
Velocità di commutazione: | 34 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | SOIC-8 |
Codice d'ordine: | SW-395 |
---|---|
|
GaAs pHEMT switch SPDT, SOT-26 M/A-COM SW-395TR-3000 |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Tipo: | SPDT |
Frequenza min. : | 0 Hz |
Frequenza max. : | 2 GHz |
Tensione di controllo (min.) : | -3 V |
Tensione di controllo (max.): | 8 V |
P1dB: | 26 dBm |
Perdita di inserzione: | 0.6 dB @ 1 - 2 GHz |
Isolamento: | 22 dB @ 1 - 2 GHz |
Velocità di commutazione: | 3 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | SOT-26 |
Codice d'ordine: | SW-439 |
---|---|
|
GaAs MMIC switch SPDT, MSOP-10 M/A-COM SW-439TR |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Tipo: | SPDT |
Frequenza min. : | 0 Hz |
Frequenza max. : | 3 GHz |
Tensione di controllo (min.) : | 2.5 V |
Tensione di controllo (max.): | 5 V |
P1dB: | 28 dBm |
Perdita di inserzione: | 0.65 dB @ 1 - 2 GHz |
Isolamento: | 47 dB @ dc - 2 GHz |
Velocità di commutazione: | 10 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | MSOP-10 |
Codice d'ordine: | UPG152TA |
---|---|
|
GaAs MMIC switch SPDT, SOT-26 NEC UPG152TA-E3 |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Tipo: | SPDT |
Frequenza min. : | 100 MHz |
Frequenza max. : | 2.5 GHz |
Tensione di controllo (min.) : | 2.7 V |
Tensione di controllo (max.): | 5.3 V |
P1dB: | 30 dBm |
Perdita di inserzione: | 0.5 dB @ 0.1 - 2 GHz |
Isolamento: | 22 dB @ 0.1 - 2 GHz |
Velocità di commutazione: | 30 ns |
Configurazione : | da stampato |
Tipo di connettore: | pin |
Montaggio: | SMD |
Contenitore: | SOT-26 |
