Queste bobine sono state tutte testate e caratterizzate con la nostra strumentazione: HP4191A Impedance Analyzer 1-1.000 MHz, HP 4342A Q+L meter 22 KHz -70 MHz e Racal 9383M ponte RLC.

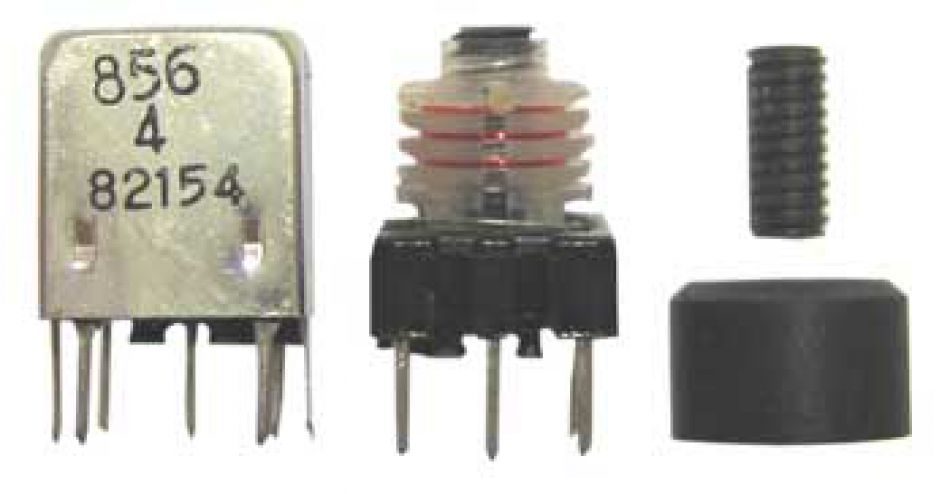

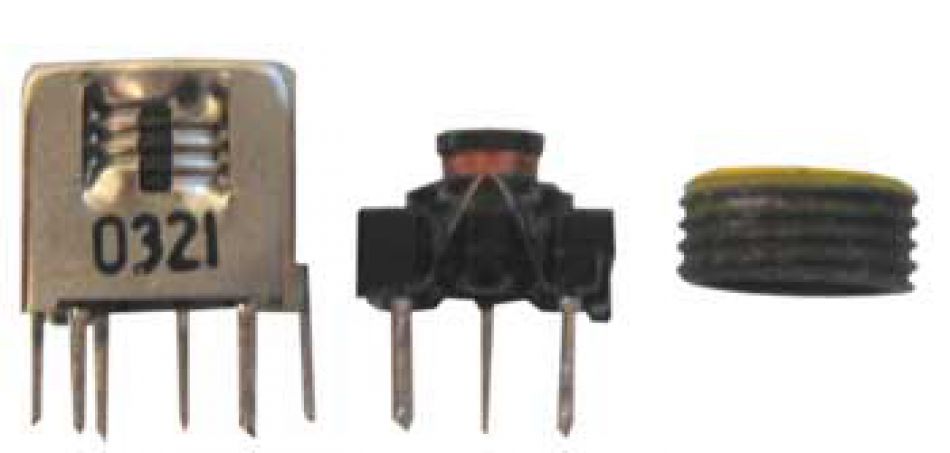

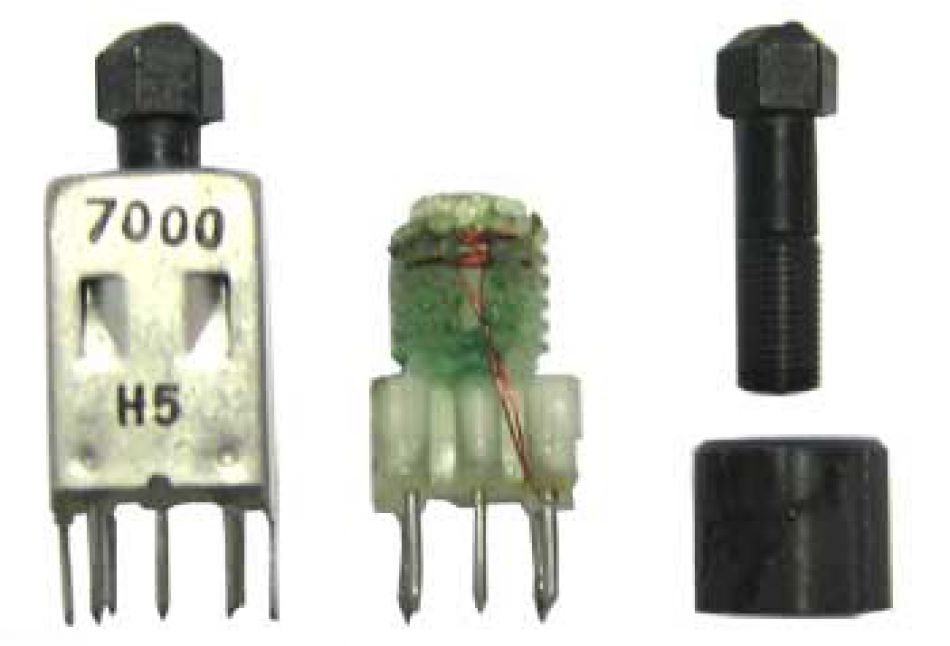

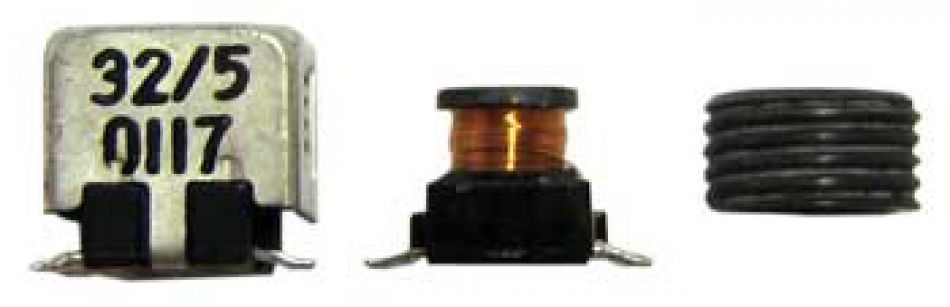

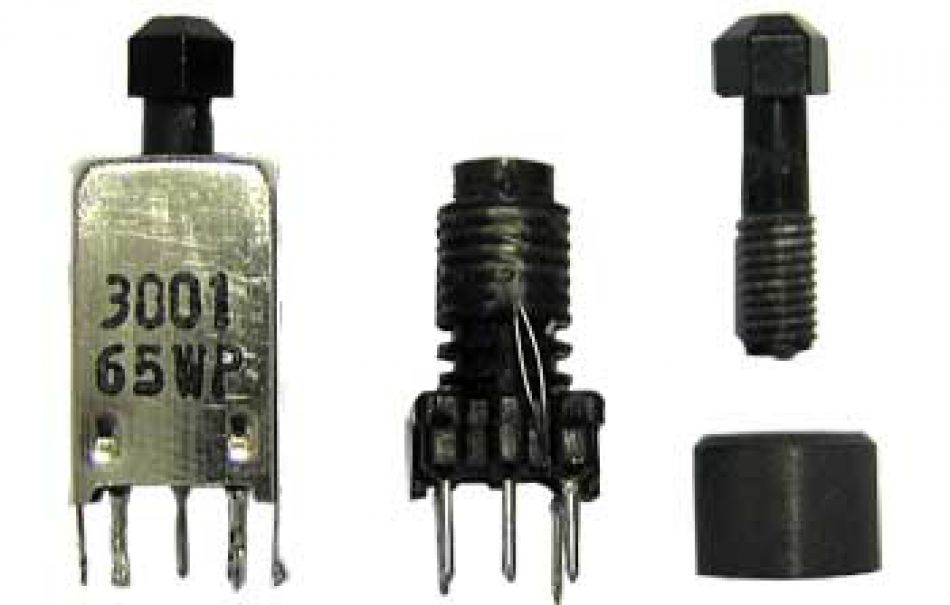

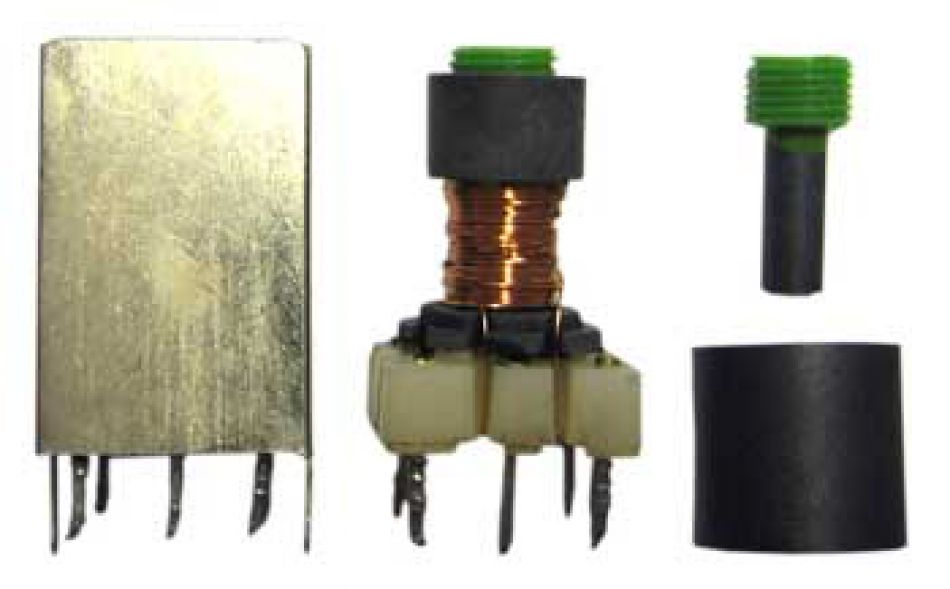

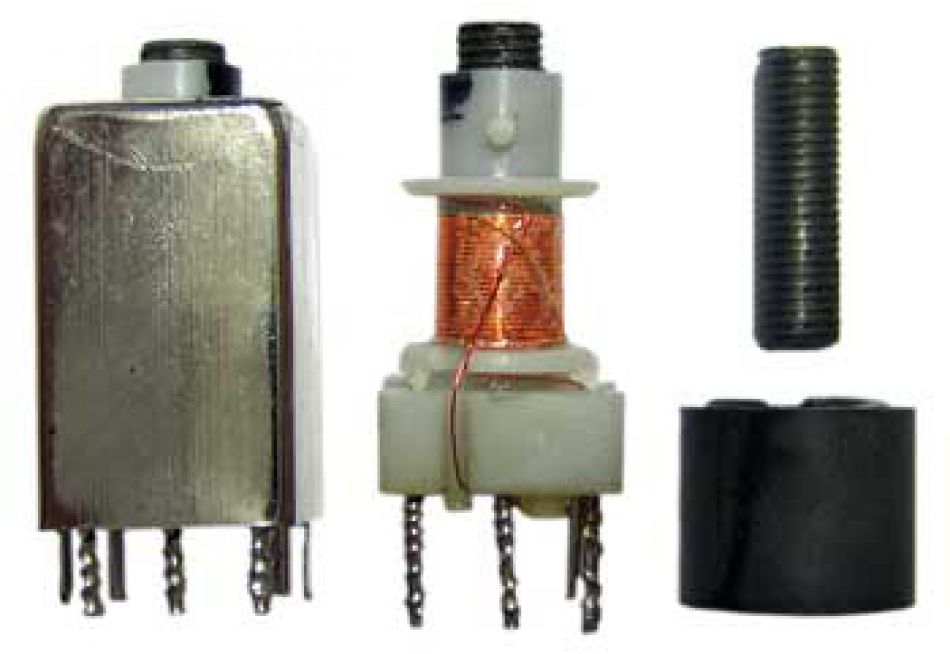

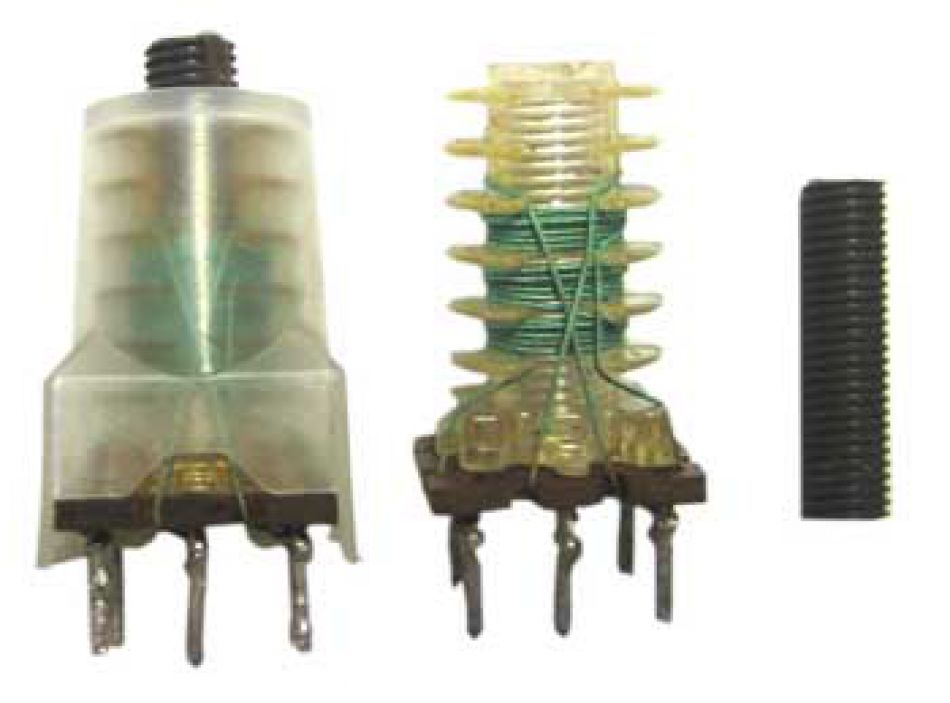

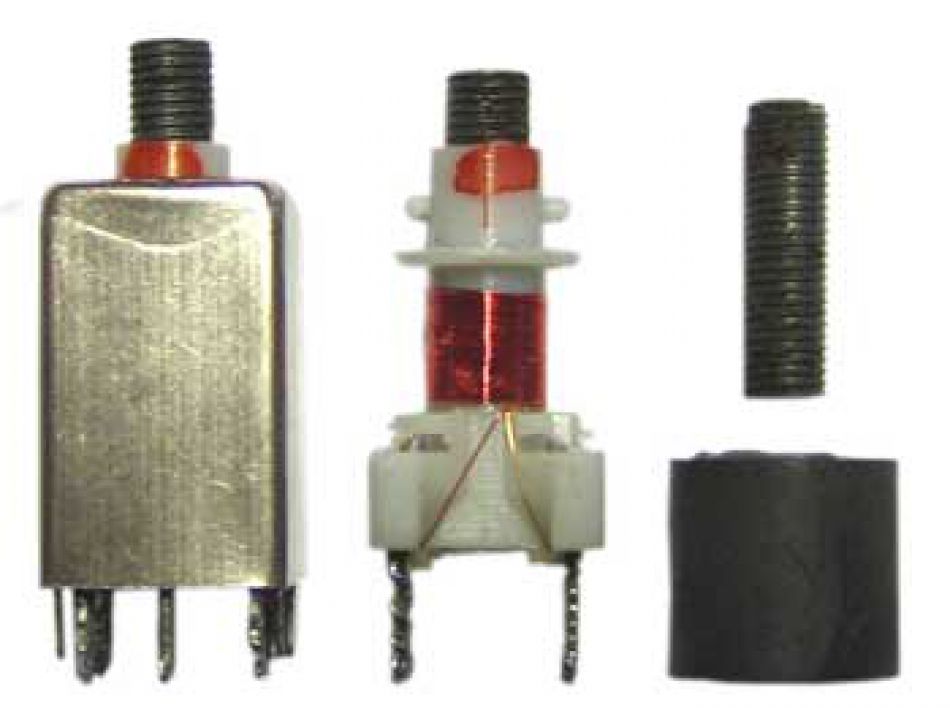

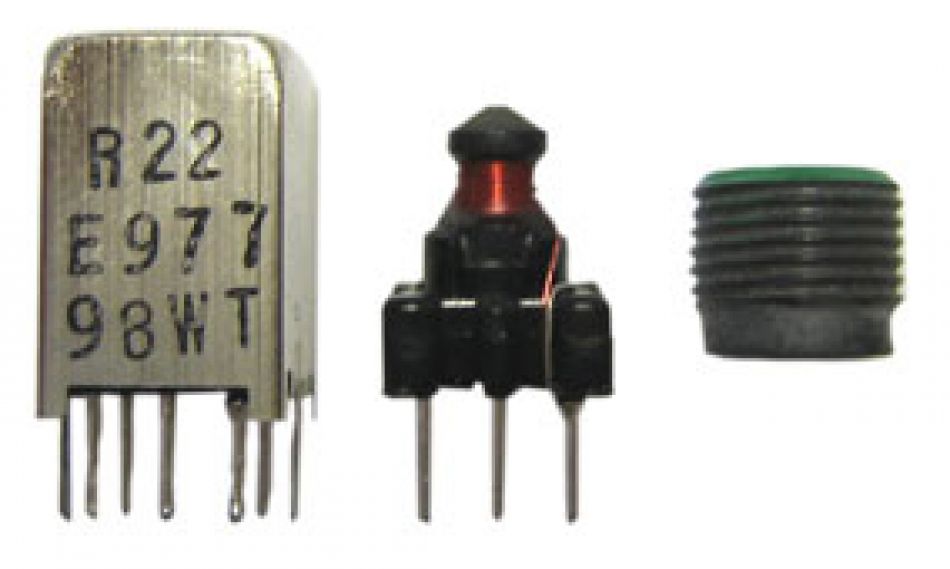

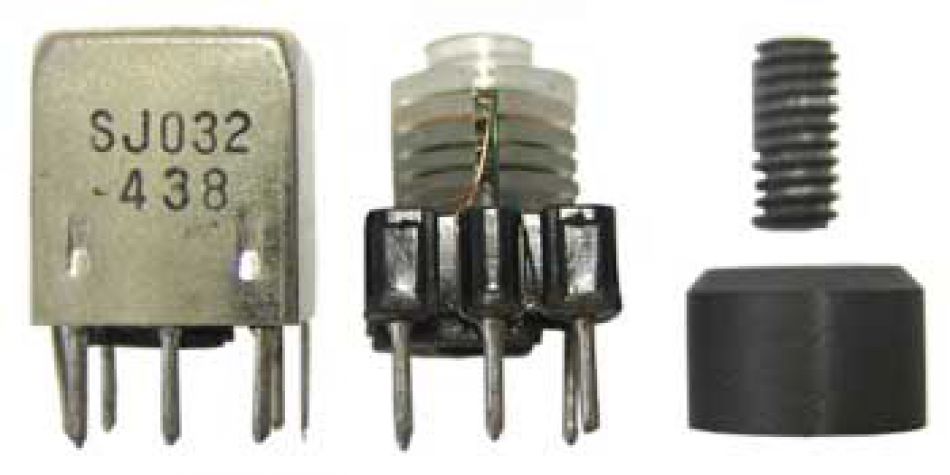

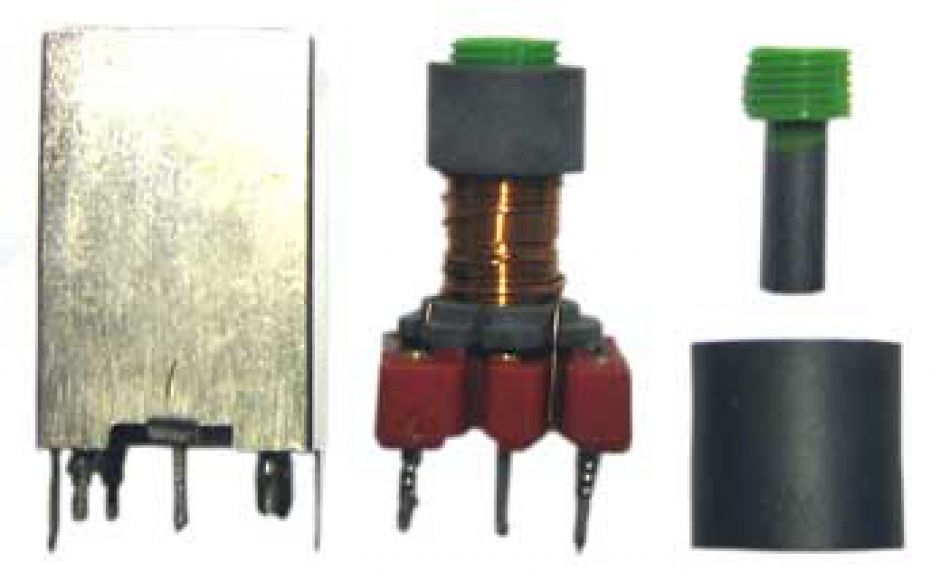

Il Q è stato misurato a circa metà escursione dell'induttanza inoltre sono riportate le condizioni di misura (alla frequenza e all’induttanza indicata). Lo schema elettrico si intende con la vista dal lato reofori, é anche riportata l’indicazione delle spire. La fotografia indica: a sinistra la bobina completa, in centro e a destra tutte le parti interne di cui è composta. Le bobine con il condensatore in parallelo riportano il valore di autorisonanza in MHz dovuto al condensatore inserito, per queste bobine la massima frequenza si intende quella indicata, mentre la frequenza minima può anche essere diminuita aggiungendo un ulteriore condensatore esterno.
MOLDED, indica un modo di costruzione di un tipo di bobine più robusto, avvolta su materiale di polipropilene più resistente sia alla saldatura che alla torsione meccanica e sono spesso usate in VHF - UHF, il materiale di supporto ha lo scopo sia di tenere l’avvolgimento più stabile che le spire distanziate nel modo ottimale , per ottenere il miglior Q e una migliore stabilità termica. Il segno ? indica le dimensioni del quadro esterno mentre il passo tra i reofori è riportato direttamente sul disegno.
Dopo il lungo lavoro di verifica e ricerca dei dati tecnici, riteniamo che il risultato ottenuto sia di valido aiuto nella scelta del componente più idoneo alla vostra progettazione. I risultati sono frutto delle nostre prove e i dati da noi forniti sono spesso più completi dei dati forniti dagli stessi costruttori.
![]() |
HP 4191A
misuratore di impedenza, 1 MHz - 1 GHz |
![]() |
HP 4342A
Qmetro di alta precisione 22 KHz - 70 MHz |
![]() |
Racal 9343M
ponte universale LCR |
Codice d'ordine: | BV-960T |
---|---|
![]() |
Bobina RF variabile |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Induttanza min.: | 90 µH |
Induttanza max.: | 160 µH |
Configurazione: | 60 spire |
Q minimo: | 100 |
Frequenza di test: | 455 kHz |
Tipo : | induttore |
Montaggio: | foro passante |
Dimensione quadro o diametro: | 10 mm |
Altezza: | 13 mm |
Con schermo metallico : | Si |
Codice d'ordine: | BV-A |
---|---|
![]() |
Bobina RF variabile |

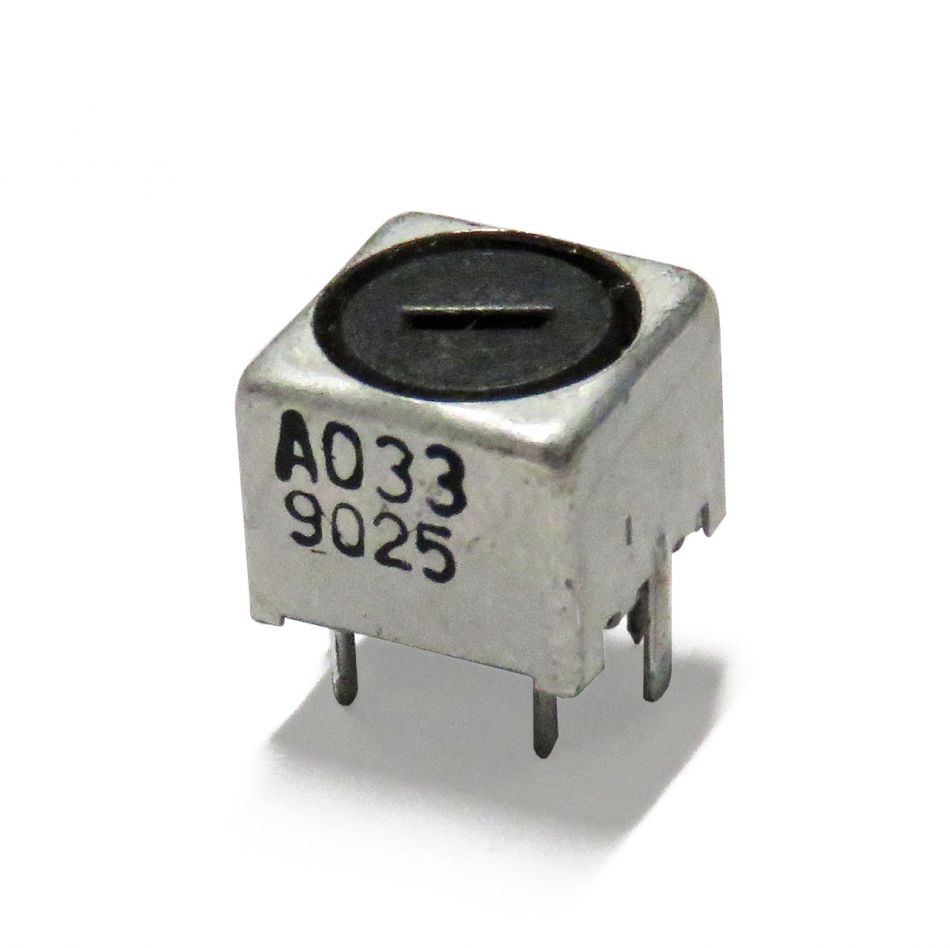

Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Induttanza min.: | 95 µH |
Induttanza max.: | 130 µH |
Configurazione: | 73 spire |
Q minimo: | 70 |
Frequenza di test: | 455 kHz |
Tipo : | induttore |
Montaggio: | foro passante |
Dimensione quadro o diametro: | 11 mm |
Altezza: | 19 mm |
Con schermo metallico : | Si |
Codice d'ordine: | BV-A033 |
---|---|
![]() |
Bobina RF variabile TOKO S7AG-A033HM |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Induttanza min.: | 67 µH |
Induttanza max.: | 93 µH |
Configurazione: | 53 spire // 1400 pF |
Q minimo: | 60 |
Frequenza di test: | 455 kHz |
Tipo : | circuito LC |
Montaggio: | foro passante |
Dimensione quadro o diametro: | 7.5 mm |
Altezza: | 6.2 mm |
Con schermo metallico : | Si |
Codice d'ordine: | BV-B |
---|---|
![]() |
Bobina RF variabile |
Condizioni: | N (Il prodotto è nuovo) |
Induttanza min.: | 45 µH |
Induttanza max.: | 70 µH |
Configurazione: | 50 spire + 45 spire |
Q minimo: | 50 |
Frequenza di test: | 455 kHz |
Tipo : | trasformatore |
Montaggio: | foro passante |
Dimensione quadro o diametro: | 11 mm |
Altezza: | 19 mm |
Con schermo metallico : | Si |
Codice d'ordine: | BV-856 |
---|---|
![]() |
Bobina RF variabile |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Induttanza min.: | 14 µH |
Induttanza max.: | 27 µH |
Configurazione: | 39 spire // 82 pF |
Q minimo: | 60 |
Frequenza di test: | 1 - 5 MHz |
Tipo : | circuito LC |
Montaggio: | foro passante |
Dimensione quadro o diametro: | 10.5 mm |
Altezza: | 14 mm |
Con schermo metallico : | Si |
Codice d'ordine: | BV-D |
---|---|
![]() |
Bobina RF variabile |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Induttanza min.: | 5.2 µH |
Induttanza max.: | 7.8 µH |
Configurazione: | 15 + 7 spire + 2 spire |
Q minimo: | 100 |
Frequenza di test: | 1 - 15 MHz |
Tipo : | trasformatore |
Montaggio: | foro passante |
Dimensione quadro o diametro: | 10.5 mm |
Altezza: | 23 mm |
Con schermo metallico : | No |
Codice d'ordine: | BV-R22E |
---|---|
![]() |
Bobina RF variabile |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Induttanza min.: | 13 µH |
Induttanza max.: | 20 µH |
Configurazione: | 26 spire // 82 pF |
Q minimo: | 90 |
Frequenza di test: | 1 - 5 MHz |
Tipo : | circuito LC |
Montaggio: | foro passante |
Dimensione quadro o diametro: | 10.5 mm |
Altezza: | 14 mm |
Con schermo metallico : | Si |
Codice d'ordine: | BV-SJ032-085 |
---|---|
![]() |
Bobina RF variabile Seoul Jupa Co Ltd SJ032-085 |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Induttanza min.: | 3.4 µH |
Induttanza max.: | 5 µH |
Configurazione: | 8+6 spire + 2 spire |
Q minimo: | 80 |
Frequenza di test: | 10.7 MHz |
Tipo : | trasformatore |
Montaggio: | foro passante |
Dimensione quadro o diametro: | 10 mm |
Altezza: | 14 mm |
Con schermo metallico : | Si |
Codice d'ordine: | BV-SJ032-438 |
---|---|
![]() |
Bobina RF variabile |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Induttanza min.: | 32 µH |
Induttanza max.: | 45 µH |
Configurazione: | 27 + 27 spire |
Q minimo: | 55 |
Frequenza di test: | 1 MHz |
Tipo : | induttore |
Montaggio: | foro passante |
Dimensione quadro o diametro: | 10 mm |
Altezza: | 15 mm |
Con schermo metallico : | Si |
Codice d'ordine: | BV-0321 |
---|---|
![]() |
Bobina RF variabile |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Induttanza min.: | 23 µH |
Induttanza max.: | 38 µH |
Configurazione: | 34 spire + 17+17 spire |
Q minimo: | 70 |
Frequenza di test: | 2 MHz |
Tipo : | trasformatore |
Montaggio: | foro passante |
Dimensione quadro o diametro: | 7.5 mm |
Altezza: | 7 mm |
Con schermo metallico : | Si |
Codice d'ordine: | BV-10R |
---|---|
![]() |
Bobina RF variabile |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Induttanza min.: | 10 µH |
Induttanza max.: | 16 µH |
Configurazione: | 40 spire + 1½ spire |
Q minimo: | 45 |
Frequenza di test: | 2 MHz |
Tipo : | trasformatore |
Montaggio: | foro passante |
Dimensione quadro o diametro: | 10 mm |
Altezza: | 18 mm |
Con schermo metallico : | Si |
Codice d'ordine: | BV-15N |
---|---|
![]() |
Bobina RF variabile |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Induttanza min.: | 13 µH |
Induttanza max.: | 19 µH |
Configurazione: | 21 + 21 spire |
Q minimo: | 50 |
Frequenza di test: | 2 MHz |
Tipo : | induttore |
Montaggio: | foro passante |
Dimensione quadro o diametro: | 10.5 mm |
Altezza: | 18 mm |
Con schermo metallico : | Si |
Codice d'ordine: | BV-32-5 |
---|---|
![]() |
Bobina RF variabile TOKO P614BN-0757Z |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Induttanza min.: | 38 µH |
Induttanza max.: | 66 µH |
Configurazione: | 58 spire |
Q minimo: | 60 |
Frequenza di test: | 2 MHz |
Tipo : | induttore |
Montaggio: | SMD |
Dimensione quadro o diametro: | 6 mm |
Altezza: | 6 mm |
Con schermo metallico : | Si |
Codice d'ordine: | BV-3001 |
---|---|
![]() |
Bobina RF variabile |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Induttanza min.: | 5 µH |
Induttanza max.: | 12 µH |
Configurazione: | 15 + 15 spire |
Q minimo: | 65 |
Frequenza di test: | 3 MHz |
Tipo : | induttore |
Montaggio: | foro passante |
Dimensione quadro o diametro: | 7.5 mm |
Altezza: | 15 mm |
Con schermo metallico : | Si |
Codice d'ordine: | BV-612351 |
---|---|
![]() |
Bobina RF variabile |
Condizioni: | N- (Il prodotto è nuovo ma proviene da una vecchia produzione) |
Induttanza min.: | 8 µH |
Induttanza max.: | 15 µH |
Configurazione: | 30 spire |
Q minimo: | 80 |
Frequenza di test: | 3 MHz |
Tipo : | induttore |
Montaggio: | foro passante |
Dimensione quadro o diametro: | 7 mm |
Altezza: | 14 mm |
Con schermo metallico : | Si |
