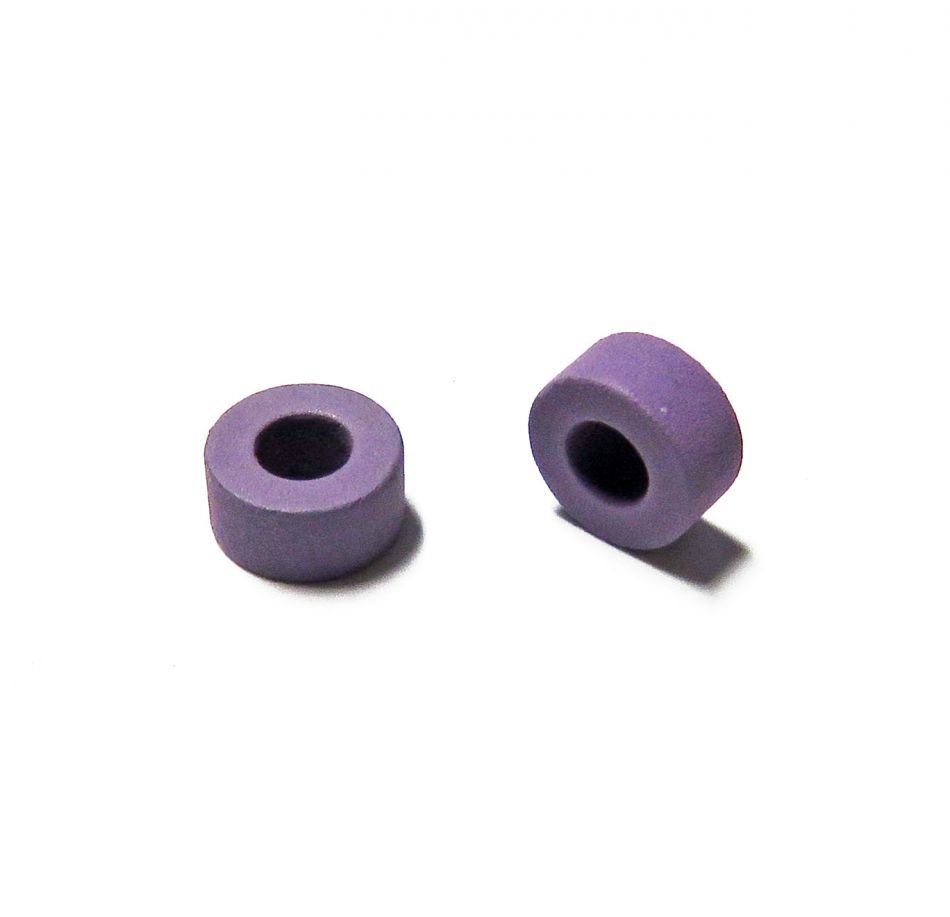

Questi toroidi Amidon sono spesso usati per circuiti a banda larga non accordati, ad esempio trasformatori per circuiti Norton, per realizzare power splitter, divisori o sommatori di segnale, balun in HF, per il matching d’ingresso o d’uscita su amplificatori HF - VHF di potenza su filtri IF con impedenza molto alta, ecc...
Inoltre, per le loro caratteristiche di medio-alta induttanza, sono anche utilizzati per realizzare bobine choke di disaccoppiamento, filtri EMI per alimentazione ecc.. potendo raggiungere alti valori di induttanza.
Divisore-sommatore a - 3 dB con 2 ferriti FT…-43 1 - 30 MHz alto isolamento ottimo return loss su tutte le porte |
![]() |
Ibrido a - 6 dB con 1 ferrite FT…-43 1 - 200 MHz alto isolamento discreto return loss |
Sono disponibili vari cavi unipolari argentati e ricoperti in teflon per la costruzione di induttanze o trasformatori su toroidi, vedere alla fine della sezione "cavi".
Codice d'ordine: | FT-240-61 |
---|---|
![]() |
Toroide per banda larga e filtri EMI |
Condizioni: | N (Il prodotto è nuovo) |
Miscela: | 61 |
Permeabilità (µi): | 125 |
AL (nH): | 170 |
Diametro esterno (metrico): | 61 mm |
Diametro interno (metrico): | 35.55 mm |
Altezza (metrico): | 12.7 mm |
Diametro esterno (imperiale): | 2.4 in |
Diametro interno (imperiale): | 1.4 in |
Altezza (imperiale): | 0.5 in |
Codice d'ordine: | FT-240-75 |
---|---|
![]() |
Toroide per banda larga e filtri EMI |
Condizioni: | N (Il prodotto è nuovo) |
Miscela: | 75 |
Permeabilità (µi): | 5000 |
AL (nH): | 6850 |
Diametro esterno (metrico): | 61 mm |
Diametro interno (metrico): | 35.55 mm |
Altezza (metrico): | 12.7 mm |
Diametro esterno (imperiale): | 2.4 in |
Diametro interno (imperiale): | 1.4 in |
Altezza (imperiale): | 0.5 in |
Codice d'ordine: | FT-240-77 |
---|---|
![]() |
Toroide per banda larga e filtri EMI |
Condizioni: | N (Il prodotto è nuovo) |
Miscela: | 77 |
Permeabilità (µi): | 2000 |
AL (nH): | 2950 |
Diametro esterno (metrico): | 61 mm |
Diametro interno (metrico): | 35.55 mm |
Altezza (metrico): | 12.7 mm |
Diametro esterno (imperiale): | 2.4 in |
Diametro interno (imperiale): | 1.4 in |
Altezza (imperiale): | 0.5 in |
Codice d'ordine: | FT-240-KA |
---|---|
![]() |
Toroide per banda larga e filtri EMI |
Condizioni: | N (Il prodotto è nuovo) |
Miscela: | K |
Permeabilità (µi): | 290 |
AL (nH): | 458 |
Diametro esterno (metrico): | 59.69 mm |
Diametro interno (metrico): | 34.798 mm |
Altezza (metrico): | 12.7 mm |
Diametro esterno (imperiale): | 2.35 in |
Diametro interno (imperiale): | 1.37 in |
Altezza (imperiale): | 0.5 in |
Codice d'ordine: | FT-240-KB |
---|---|
![]() |
Toroide per banda larga e filtri EMI |
Condizioni: | N (Il prodotto è nuovo) |
Miscela: | KB |
Permeabilità (µi): | 390 |
Diametro esterno (metrico): | 61 mm |
Diametro interno (metrico): | 35.55 mm |
Altezza (metrico): | 12.7 mm |
Diametro esterno (imperiale): | 2.4 in |
Diametro interno (imperiale): | 1.4 in |
Altezza (imperiale): | 0.5 in |
Codice d'ordine: | FT-290-43 |
---|---|
![]() |
Toroide per banda larga e filtri EMI |
Condizioni: | N (Il prodotto è nuovo) |
Miscela: | 43 |
Permeabilità (µi): | 800 |
AL (nH): | 1300 |
Diametro esterno (metrico): | 73.65 mm |
Diametro interno (metrico): | 38.85 mm |
Altezza (metrico): | 12.7 mm |
Diametro esterno (imperiale): | 2.9 in |
Diametro interno (imperiale): | 1.53 in |
Altezza (imperiale): | 0.5 in |
Codice d'ordine: | FT-290-77 |
---|---|
![]() |
Toroide per banda larga e filtri EMI |
Condizioni: | N (Il prodotto è nuovo) |
Miscela: | 77 |
Permeabilità (µi): | 2000 |
AL (nH): | 3740 |
Diametro esterno (metrico): | 73.65 mm |
Diametro interno (metrico): | 38.85 mm |
Altezza (metrico): | 12.7 mm |
Diametro esterno (imperiale): | 2.9 in |
Diametro interno (imperiale): | 1.53 in |
Altezza (imperiale): | 0.5 in |
Codice d'ordine: | FT-340-43 |
---|---|
![]() |
Toroide per banda larga e filtri EMI |
Condizioni: | N (Il prodotto è nuovo) |
Miscela: | 43 |
Permeabilità (µi): | 800 |
AL (nH): | 1000 |
Diametro esterno (metrico): | 85.7 mm |
Diametro interno (metrico): | 55.5 mm |
Altezza (metrico): | 13.5 mm |
Diametro esterno (imperiale): | 3.374 in |
Diametro interno (imperiale): | 2.185 in |
Altezza (imperiale): | 0.531 in |
