in esaurimento
Marca: Rogers Corp
Codice produttore: RO4003C-0200-1E-1E
Codice d'ordine: RO4003C-0200-10S1

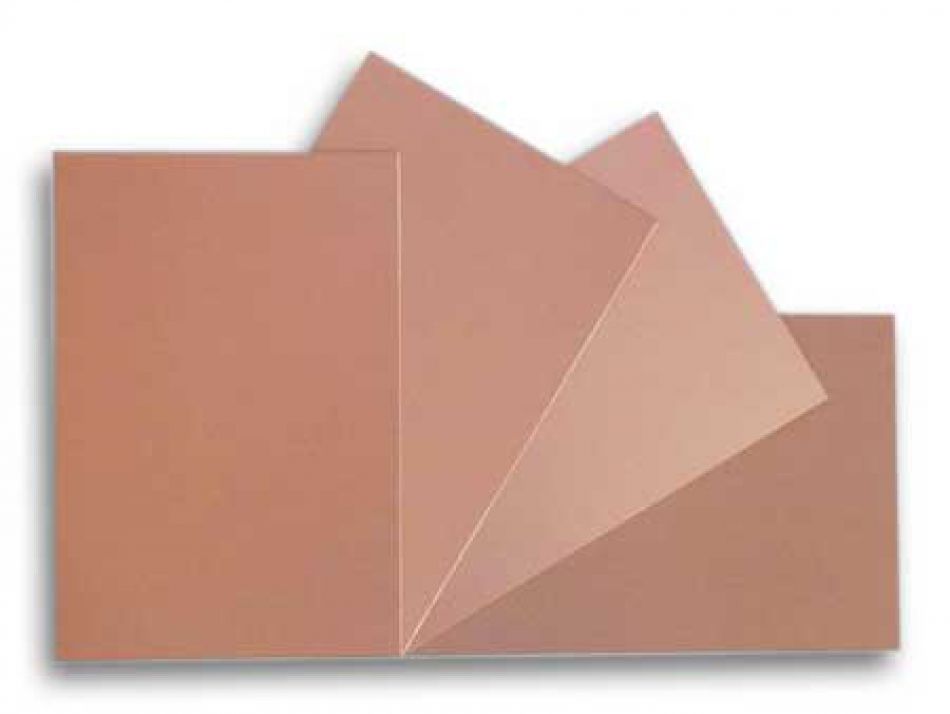

Laminato a doppia faccia con dielettrico in poliestere/ceramica
Condizioni del prodotto: N
$69.86
/ pz
(Prezzi IVA esclusa)
Altre opzioni disponibili
RO4003C-0320-10S1 -
0.813 mm (0.032 in)
RO4003C-0600-10S1 -
1.520 mm (0.060 in)
RO4003C-0200-10S3 -
152 x 228 mm
RO4003C-0200-10S2 -
228 x 305 mm | Disponibilità | |
|---|---|
| In magazzino (spedizione immediata) |
10 pz |
| Sconti per quantità | ||
|---|---|---|
| Q.tà | Prezzo unitario | Prezzo esteso |
| 1+ | $69.86 | $69.86 |
| 5+ | $63.52 | $317.59 |
| 10+ | $57.74 | $577.43 |
| 20+ | $53.47 | $1,069.36 |
| 30+ | $50.92 | $1,527.53 |
(Prezzi IVA esclusa) |
||
| Conformità | |
|---|---|
| Paese di origine | BE |
| Codice doganale UE | 74102100 |
| Peso | 220.00 g |
| RoHS | Si |
| REACH | Non contiene SVHC |
-
RO4003C
-
poliestere/ceramica
-
3.38
-
0.508 mm (0.020 in)
-
1 OZ
-
doppia faccia
-
0.0027 @ 10 GHz
-
5.9 pF
-
305 x 457 mm
-
12 x 18 in
Laminato a doppia faccia con dielettrico in poliestere/ceramica
| Calcolo larghezza della pista (in mm) per un'impedenza di: | ||||||
| 12.5Ω | 25Ω | 35.3Ω | 50Ω | 70.7Ω | 75Ω | 100Ω |
| 7.1 | 3.1 | 2 | 1.2 | 0.65 | 0.57 | 0.3 |
I laminati RO4003 e RO4350 con resina termoindurente in ceramica sono una valida alternativa alle versioni PTFE per applicazioni a microonde, essi hanno caratteristiche molto migliori rispetto al più comune FR4 pur mantenendo le stesse modalità e costi di lavorazione.
Il tipo RO4350 è la versione flame retardant di RO4003, entrambi presentano una maggiore rigidità rispetto ai tipi in PTFE e uguale al tipo FR4.
Questi laminati sono caratterizzati anche da una stretta tolleranza di fabbricazione sia del parametro εr che dello spessore permettendo quindi una notevole ripetibilità.
