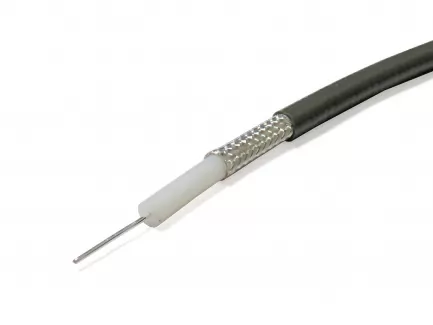

Cavo coassiale RG302-70, 70.7Ω, PTFE, 5.6mm

Il cavo con valore di impedenza pari a 70.7Ω viene prevalentemente impiegato per la costruzione di power splitter e sommatori di tipo Wilkinson, è utilizzato anche come adattatore di impedenza λ/4 tra 50 e 100Ω.

A dimostrazione del funzionamento del trasformatore λ/4 abbiamo verificato la corretta trasformazione di impedenza tra 50 e 100Ω alla frequenza di 142 MHz.

Z = √50 x 100 = 70.7Ω

λ/4C = λ/4 x V_F
λ/4C = Linea di adattamento a 1/4 d'onda sul cavo
λ/4 = 1/4 d'onda alla frequenza di 142 MHz
V_F = Fattore di velocità 70% (per il PTFE è 0.70)
λ/4 = 300/142 x 1/4 = 530mm
λ/4C = 530 x 0.70 = 370mm (questa è lunghezza reale del cavo)

Il grafico riporta il valore di return loss o adattamento di impedenza alla frequenza di 142 MHz, come si vede il risultato è ottimo.

Esempio di realizzazione molto semplice di un divisore di potenza Wilkinson a 2 vie a 950 MHz utilizzando solamente questo cavo, tre connettori SMA femmina e una resistenza di bilanciamento da 100Ω.

F = 950 MHz
V_F = 0.70
L = 300/950 x λ/4 x V_F = 55 mm (lunghezza totale del cavo, 51 mm da schermo a schermo)

Il grafico mostra la divisione di 3 dB per lato ed il return loss a -40 dB.
