RG141-35 QAXIAL |
|
|---|---|

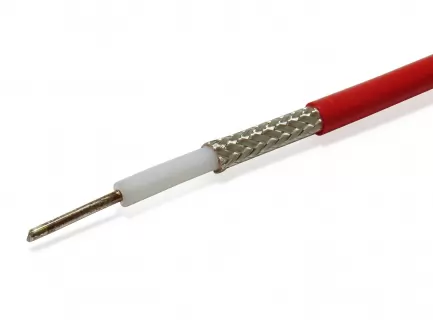

Cavo coassiale RG141-35, 35Ω, PTFE, 4.25mm
RG141-35
Codice d'ordine: RG141-35
Condizioni del prodotto: N
|
|
-
applicazioni speciali
-
Flessibile
-
35 Ohm
-
4.25 mm
-
PTFE
-
FEP
-
6 GHz
-
Si
| Titolo | Dimensione | ||
|---|---|---|---|
| RG141-35 - Datasheet | 243.5 kB |
Il cavo con valore di impedenza pari a 35Ω viene prevalentemente impiegato per la costruzione di power splitter e sommatori ibridi a 90°, è utilizzato anche come adattatore di impedenza λ/4 tra 50 e 25Ω.
A dimostrazione del funzionamento del trasformatore λ/4 abbiamo verificato la corretta trasformazione di impedenza tra 50 e 25Ω alla frequenza di 105 MHz.
Z = √50 x 25 = 35Ω
λ/4C = λ/4 x VF
λ/4C = Linea di adattamento a 1/4 d'onda sul cavo
λ/4 = 1/4 d'onda alla frequenza di 105 MHz
VF = Fattore di velocità 70% (per il PTFE è 0.70)
λ/4 = 300/105 x 1/4 = 714mm
λ/4C = 714 x 0.70 = 500mm (questa è lunghezza reale del cavo)
-
CN
-
85442000
-
47.50 g
-
Si
-
Non contiene SVHC
