RPSMA-SMA41-01 - Adattatore coassiale (Reverse Polarity SMA) RP-SMA maschio a SMA maschio

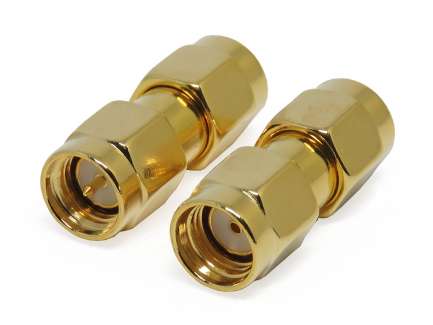

Adattatore RP-SMA Maschio a SMA Maschio

Adattatore RF compatto per connessioni tra RP-SMA e SMA

L’adattatore RPSMA-SMA41-01 consente una connessione affidabile tra interfacce RP-SMA e SMA maschio, garantendo integrità del segnale fino a 18 GHz. Progettato per applicazioni ad alta frequenza, è ideale per collegare dispositivi con polarità inversa a sistemi di misura o antenne standard.

Caratteristiche principali

• Frequenza operativa: da DC a 18 GHz

• VSWR: ≤1.20 @ 6 GHz per riflessioni minime

• Impedenza: 50 Ω

• Materiali:

  • Corpo e contatto: Ottone placcato oro

  • Isolante: PTFE

• Durabilità: ≥500 cicli di accoppiamento

• Conformità: ROHS, MIL-STD-348A (lato SMA)

• Peso: Solo 4.7 g – perfetto per configurazioni compatte

Perché scegliere il RPSMA-SMA41-01?

• Versatilità tra serie: Collega dispositivi RP-SMA a sistemi SMA con precisione e bassa perdita

• Prestazioni ottimizzate: VSWR contenuto e alta resistenza d’isolamento per trasmissioni RF stabili

• Costruzione premium: Ottone placcato oro e isolante in PTFE per conducibilità e affidabilità meccanica

• Compatto ed efficiente: Geometria diritta e design leggero per applicazioni embedded e layout densi

• Compatibilità garantita: Lato SMA conforme a MIL-STD-348A per integrazione standardizzata

Applicazioni tipiche

• Banchi di test RF/microonde

• Moduli wireless embedded e IoT

• Sistemi Wi-Fi e antenne

• Apparati di telecomunicazione e networking

• Collegamento tra interfacce a polarità inversa

FAQ – Connettori RP-SMA

Cosa significa “RP-SMA”?
RP-SMA indica Reverse Polarity SMA, ovvero una variante del connettore SMA con polarità invertita. Esternamente è identico, ma il contatto centrale ha il genere opposto rispetto allo standard SMA.

Come si riconosce un connettore RP-SMA?
Un RP-SMA maschio ha la filettatura esterna (come un SMA maschio) ma presenta un contatto centrale femmina. Al contrario, un RP-SMA femmina ha la filettatura interna e un pin maschio al centro.

RP-SMA e SMA sono compatibili?
No. A causa della polarità invertita, RP-SMA e SMA non sono intermateabili. Il tentativo di connessione può causare contatti errati o danni. È necessario utilizzare un adattatore tra serie come questo.

Dove si usano i connettori RP-SMA?
Sono comuni in router Wi-Fi, antenne wireless, dispositivi IoT e apparati RF consumer, spesso per motivi normativi che impediscono la sostituzione libera delle antenne.

Perché usare un adattatore RP-SMA verso SMA?
Questo adattatore consente di collegare dispositivi RP-SMA (es. moduli Wi-Fi) a strumenti di misura o antenne con connettori SMA standard, garantendo compatibilità e prestazioni ottimali.
